蜗轮减速机

W100-200、W100-250、W125-300、W160-400、W200-500、W200-550、W250-550、W320-600、型圆弧齿圆柱蜗杆减速机外形尺寸

发布时间：2022-05-12 16:03:23　人气：

W型圆弧齿圆柱蜗杆减速机外形尺寸

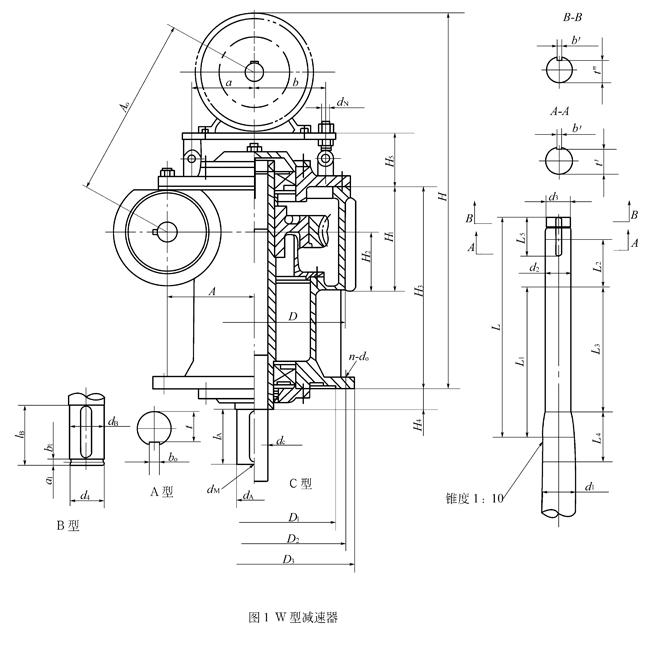

W100-200、W100-250、W125-300、W160-400、W200-500、W200-550、W250-550、W320-600、型圆弧齿圆柱蜗杆减速机外形尺寸(图1)

W型减速机主要尺寸 /mm

型号	输出轴直径		A	A₀	D	H₁	H₂	H₃	H₄	H₅	H 最大	a	b	d_N	D₁	D₂	D₃	d_M	n-d₀	l_A	l_B	b₀	t
	d_A d_B	d_C 最大
W100-200	40	55	100	-280	220	130	70	220	35	105	570	100	110	16	270	305	340	联轴器结构定	8-18	58	85	12	35
W100-250	50	60						280			630									70	100	14	44.5
W125-300	60	70	125	-320	270	150	80	330	40	115	760	130	160	20	316	360	400		8-18	90	130	18	53
W160-400	70	85	160	-375	340	170	90	430	40	130	875	155	170	20	360	410	460		8-18	90	130	20	62.5
W200-500	90	95	200	-470	400	210	115	530	45	135	1095	180	205	24	420	470	520		12-23	150	170	25	81
W200-550								580			1145
W250-550	100	95	250	-550	500	250	125	600	45	135	1260	180	205	24	470	520	580		12-23	170	170	28	90
W320-600	110	125	320	-650	620	280	150	650	60	150	1460	250	300	30	470	520	580		12-23	170	200	28	100

型号	d₁	d₂	d₃	L₁	L₂	L₃	L₄	L₅	L	b′	t′	t″	d₄	a₁	b₁	小带轮直径	带型- 根数	质量 m/kg
W100-200	55	45	M36×1.5	140	90	105	70	60	255	6	41.5	32	35	4	5	100	A-3	85
W100-250	60	50	M42×1.5	200	90	165	70	60	315	6	46.5	38	42	5	6	100	A-3	95
W125-300	70	60	M52×1.5	230	100	190	80	70	370	8	56	48	50	6	8	140	B-3	189
W160-400	85	70	M60×2	330	100	270	100	70	470	8	66	56	55	6	8	160	B-4	250
W200-500	95	80	M72×2	415	120	340	120	80	575	10	75	68	80	8	10	200	C-3	420
W200-550	95	80	M72×2	465	120	390	120	80	625	10	75	68	80	8	10	224	C-4	480
W250-550	95	80	M72×2	485	140	390	140	80	655	10	75	68	90	8	10	250	C-5	650
W320-600	125	110	M100×2	500	140	420	140	100	700	12	105	94	100	10	12	250	C-6	830
