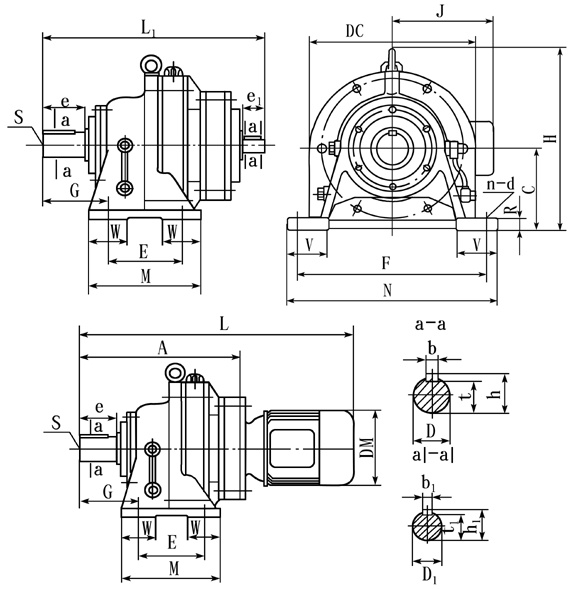

BWE、BWED型摆线针轮减速机外形及安装尺寸

BWE1512、BWED1512、BWE1812、BWED1812、BWE2212、BWED2212、BWE2215、BWED2215、BWE2715、BWED2715、BWE2718、BWED2718、BWE3318、BWED3318、BWE3322、BWED3322、BWE3922、BWED3922、BWE4527、BWED4527、BWE5527、BWED5527上海变速机械厂标准行星摆线针(图1)

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸					输入轴尺寸
系列	机座号	H	M	N	DC	A	L_I	C	G	R	E	F	V	n-d	D	e	b	h	s	D₁	e₁	b₁	h₁
B 上变厂	1512	250	160	250	220	267	316	120	118	18	120	210	50	4-13	35	56	15	38.5	M10	5	22	15	17
	1812	306	230	290	240	315	364	140	125	20	180	240	60	4-15	45	71	15	48.5	M10	5	22	15	17
	2212	355	280	350	300	367	416	160	163	20	220	290	75	4-17	55	81	15	59	M10	5	22	15	17
	2215	355	280	350	300	376	445	160	163	20	220	290	75	4-17	55	81	18	59	M10	6	35	18	20.5
	2715	425	380	400	340	463	532	200	204	25	320	240	80	4-21	70	113	18	74.5	M12	6	35	18	20.5
	2718	425	380	400	340	485	560	200	204	25	320	340	80	4-21	70	113	22	74.5	M12	6	40	22	24.5
	3318	495	440	470	400	544	619	240	160	30	380	420	80	4-22	90	119	22	95	M12	6	40	22	24.5
	3322	495	440	470	400	599	655	240	160	30	380	420	80	4-22	90	119	30	95	M12	8	55	30	33
	3922	605	520	560	500	646	742	280	201	35	440	500	90	4-26	100	138	30	106	M20	8	55	30	33
	4527	684	600	690	570	737	873	325	245	45	500	630	105	6-28	110	165	35	116	M20	10	62	35	38.5
	5527	878	810	880	700	963	1075	420	322	50	660	800	140	6-39	130	200	35	137	M30	10	62	35	38.5
