SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450、双摆线针轮减速机外形及安装尺寸JB/T5561-1991
发布时间：2022-05-13 15:05:10 人气：
1．型式

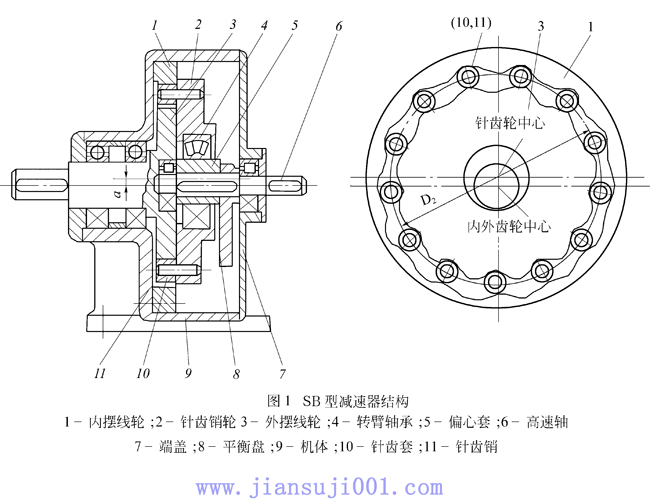

SB型减速机结构见下图。
2．尺寸
SB型减速机外形见下图。
SB型减速机主要尺寸见下表。
SB型减速机主要尺寸 /mm
|
型号 |
A |
B |
L |
H |
D |
h |
d1 |
l1 |
b1 |
t1 |
|
SB120 |
200 |
205 |
285 |
252 |
197 |
112 |
18js6 |
28 |
6 |
20.5 |
|
SB150 |
230 |
250 |
344 |
312 |
241 |
140 |
20js6 |
36 |
6 |
22.5 |
|
SB180 |
280 |
300 |
417 |
350 |
277 |
160 |
24js6 |
36 |
8 |
27 |
|
SB220 |
310 |
340 |
457 |
420 |
333 |
190 |
28js6 |
42 |
8 |
31 |
|
SB270 |
370 |
420 |
561 |
500 |
405 |
235 |
35k6 |
58 |
10 |
38 |
|
SB330 |
425 |
480 |
607 |
560 |
475 |
260 |
38k6 |
58 |
10 |
41 |
|
SB390 |
470 |
560 |
712 |
665 |
550 |
315 |
42k6 |
82 |
12 |
45 |
|
SB450 |
520 |
640 |
758 |
738 |
616 |
355 |
45k6 |
82 |
14 |
48.5 |
|
型号 |
d2 |
l2 |
b2 |
t2 |
m1 |
m2 |
m3 |
C |
n |
d3 |
质量m/kg |
|
SB120 |
28js6 |
42 |
8 |
31 |
160 |
175 |
36 |
18 |
4 |
12 |
27 |
|
SB150 |
35k6 |
58 |
10 |
38 |
185 |
200 |
48 |
20 |
4 |
14.5 |
40 |
|
SB180 |
42k6 |
82 |
12 |
45 |
220 |
250 |
48 |
22 |
4 |
20 |
74 |
|
SB220 |
50k6 |
82 |
14 |
53.5 |
250 |
290 |
55 |
25 |
4 |
20 |
120 |
|
SB270 |
60m6 |
105 |
18 |
64 |
300 |
360 |
63 |
30 |
4 |
25 |
197 |
|
SB330 |
70m6 |
105 |
20 |
74.5 |
335 |
410 |
69 |
35 |
4 |
30 |
275 |
|
SB390 |
80m6 |
130 |
22 |
85 |
370 |
490 |
70 |
40 |
4 |
30 |
359 |
|
SB450 |
95m6 |
130 |
25 |
100 |
410 |
560 |
90 |
45 |
4 |
30 |
490 | |
|
