行星减速机

BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、BLD39、BL45、BLD45、BL55、BLD55、BL65、BLD65一机部标准行星摆线针轮减速机外形及安装尺寸

发布时间：2022-05-13 15:05:43　人气：

BL系列一机部标准行星摆线针轮减速机外形及安装尺寸

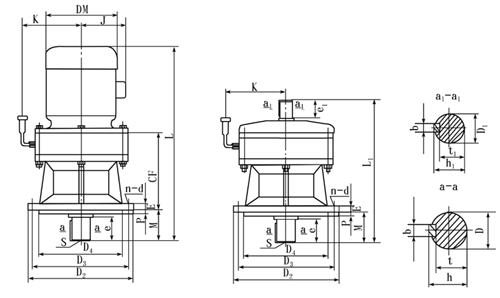

BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、BLD39、BL45、BLD45、BL55、BLD55、BL65、BLD65一机部标准行星摆线针轮减速机外形及安装尺寸(图1)

系列	机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
系列	机座号	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
B一机部	12	190	215	165	160	140	3	12	40	4-11	30	35	8	33	M8	26	15	22	5	17	12
	15	230	282	216	200	170	4	16	65	6-13	35	45	10	38	M8	30	18	28	6	21	14.5
	18	260	352	276	230	200	4	20	89	6-13	45	60	14	49	M8	39.5	22	36	6	25	18.5
	22	340	422	316	310	270	4	22	89	6-13	55	75	16	59	M10	49	30	45	8	33	26
	27	400	490	383	360	316	5	26	114	8-18	70	95	20	75	M12	62.5	35	54	10	38	30
	33	490	629	464	450	400	6	30	140	12-22	90	110	25	95	M16	81	45	82	14	49	39.5
	39	580	736	556	520	455	8	35	177	12-22	100	152	28	106	M20	90	50	82	14	54	44.5
	45	650	783	594	590	520	10	40	180	12-26	110	155	28	116	M24	100	55	82	16	59	49
	55	880	966	733	800	680	10	45	215	12-32	130	200	32	138	M30	119	70	105	20	75	62.5
	65	1000	1121	1152	920	760	10	60	255	12-32	160	240	40	171	M42	147	80	130	24	87	71
