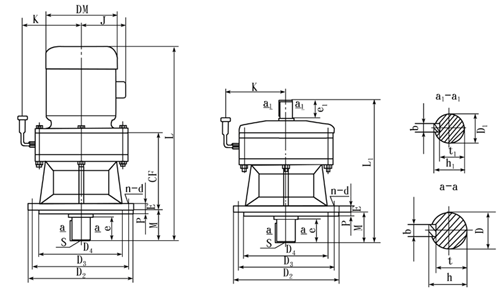

BL、BLD型化工部标准行星摆线针轮减速机外形及安装尺寸
|
系列 |
机座号 |
外形尺寸 |
安装尺寸 |
输出轴尺寸 |
输入轴尺寸 | ||||||||||||||||
|
D2 |
L1 |
CF |
D3 |
D4 |
P |
E |
M |
n-d |
D |
e |
b |
h |
s |
t |
D1 |
e1 |
b1 |
h1 |
t1 | ||
|
化工部
标准 |
B0 |
190 |
214 |
165 |
160 |
140 |
3 |
10 |
39 |
4-11 |
30 |
35 |
8 |
33 |
M8 |
26 |
15 |
22 |
5 |
17 |
12 |
|
B1 |
230 |
263 |
194 |
200 |
170 |
4 |
12 |
61 |
6-11 |
35 |
46 |
10 |
38 |
M10 |
30 |
18 |
35 |
6 |
20.5 |
14.5 | |
|
B2 |
260 |
320 |
246 |
230 |
200 |
4 |
15 |
70 |
6-11 |
45 |
60 |
14 |
48.5 |
M10 |
39.5 |
22 |
40 |
6 |
24.5 |
18.5 | |
|
B3 |
340 |
390 |
294 |
310 |
270 |
5 |
20 |
80 |
6-13 |
55 |
74 |
16 |
59 |
M12 |
49 |
30 |
55 |
8 |
33 |
26 | |
|
B4 |
400 |
465 |
356 |
360 |
320 |
5 |
22 |
101 |
8-15 |
70 |
92 |
20 |
74.5 |
M12 |
62.5 |
35 |
62 |
10 |
38 |
30 | |
|
B5 |
490 |
544 |
431 |
450 |
400 |
5 |
30 |
120 |
12-18 |
90 |
113 |
25 |
95 |
M16 |
81 |
45 |
70 |
14 |
48.5 |
39..5 | |
|
B6 |
580 |
668 |
528 |
520 |
460 |
8 |
35 |
139 |
12-22 |
100 |
130 |
28 |
106 |
M20 |
90 |
50 |
80 |
14 |
53.5 |
44.5 | |
|
B7 |
650 |
791 |
594 |
590 |
520 |
10 |
40 |
182 |
12-22 |
110 |
142 |
28 |
116 |
M24 |
100 |
55 |
90 |
16 |
59 |
49 | |
|
B8 |
880 |
1065 |
814 |
800 |
680 |
10 |
50 |
210 |
12-38 |
130 |
202 |
32 |
137 |
M30 |
119 |
70 |
120 |
20 |
74.5 |
62.5 | |
|
B9 |
1160 |
1462 |
1151 |
1020 |
900 |
10 |
60 |
370 |
12-39 |
180 |
330 |
45 |
190 |
M42 |
165 |
90 |
150 |
25 |
95 |
81 | |
