丝杆升降机

WSH系列蜗杆升降机安装尺寸

发布时间：2022-05-13 15:21:00　人气：

WSH系列蜗杆升降机安装尺寸

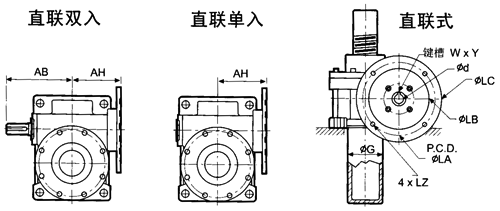

WSH系列蜗杆升降机安装尺寸(图1)

WSH系列蜗杆升降机安装尺寸(图2)

WSH系列蜗杆升降机安装尺寸(图3)

型号	WSH-2T	WSH-3T	WSH-5T	WSH-10T	WSH-15T	WSH-20T	WSH-30T	WSH-40T	WSH-50T	WSH-100T
梯形螺纹直径螺距	φ25 P=5	φ32 P=6	φ38 P=6	φ50 P=8	φ65 P=10	φ75 P=12	φ80 P=12	φ90 P=14	φ100 P=16	φ100 P=16
减速比	1/5 1/10 1/20	1/6 1/12 1/24	1/6 1/12 1/24	1/8 1/16 1/32	1/8 1/16 1/32	1/10 1/20 1/40	1/12 1/18 1/36	1/12 1/18 1/36	1/7 1/14 1/28	1/8 1/16 1/32
AA	170	220	220	256	264	316	390	420	480	550
AB	85	110	110	128	132	158	195	210	240	275
AC	55	70	70	88	92	108	130	145	170	180
AD	30	40	40	40	40	50	65	65	70	95
AE	25	35	35	35	35	45	60	60	65	90
AF	66	80	90	100	110	140	190	210	240	250
AG	90	110	120	140	150	180	230	260	300	320
AH		70	80	100	100	120	150	165	194	218
BA	50	57	60	90	90	95	110	130	160	170
BB	85	98	110	140	140	155	200	225	255	285
BC	38	42	45	70	70	75	85	105	130	135
BD	73	83	95	120	120	135	175	200	225	250
BE	35	40	50	60	63	70	100	120	130	150
CB	40	50	50	60	60	70	85	100	120	125
CC	15	18	18	20	20	25	30	30	30	32
CF	110	130	130	160	160	180	220	260	315	345
φG	44.5	51	63.5	70	82.6	95.3
φU	15	18	18	25	25	28	32	35	45	50
T×V	5×3	6×3.5	6×3.6	8×4	8×4	8×4	10×5	10×5	14×5.5	14×5.5
L	Stroke +55	Stroke +60	Stroke +60	Stroke +60	Stroke +65	Stroke +75
φLA		130	130	165	165	165	215	215	265	265
φLB		110	110	130	130	130	180	180	230	230
φLC		160	160	200	200	200	250	250	300	300
LZ		M8 P1.25	M8 P1.25	M10 P1.5	M10 P1.5	M10 1.5	M12 P1.75	M12 P1.75	M16 P2.0	M16 P2.0
φD W×Y 直联功率		14 5×2.3 0.25/0.37	14 5×2.3 0.25/0.37	19 6×2.8 0.75	19 6×2.8 0.75	24 8×3.3 1.5	28 8×3.3 2.2	28 8×3.3 4	38 10×3.3 5.5	38 10×3.3 7.5
φD W×Y 直联功率				24 8×3.3 0.75	24 8×3.3 0.75
φH	12	12	12	18	18	18	22	22	22	27
