丝杆升降机

JWM200丝杠升降机外形尺寸表

发布时间：2022-05-13 15:21:49　人气：

JWM200丝杠升降机外形尺寸

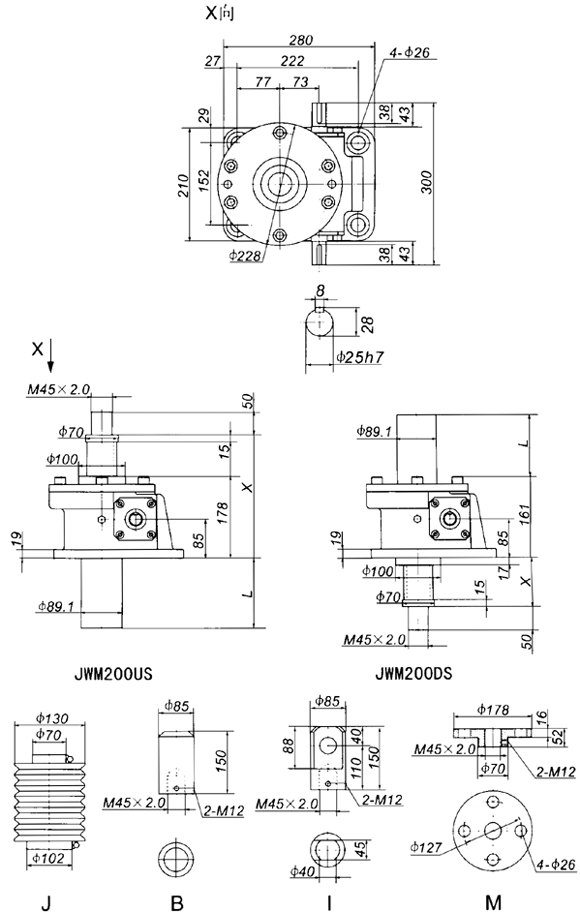

JWM200丝杠升降机外形尺寸表(图1)

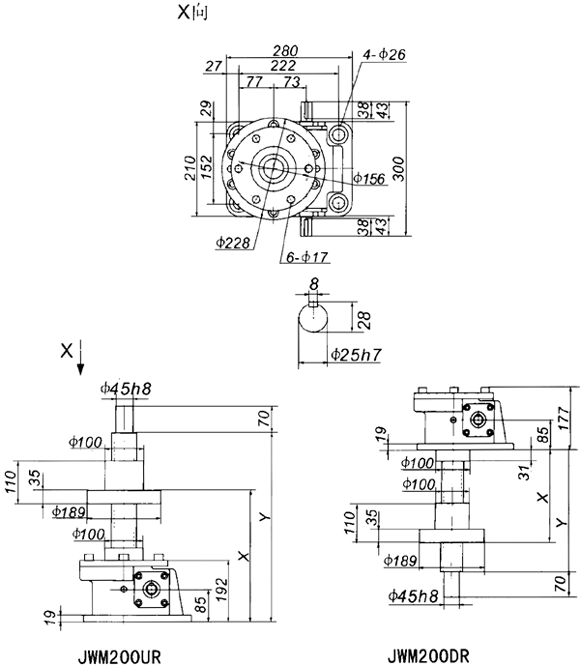

JWM200丝杠升降机外形尺寸表(图2)

JWM200

行程（mm）	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	203	303	213	313	136	42
200	203	403	213	413	236	45
300	203	503	228	528	351	49
400	203	603	228	628	451	53
500	203	703	253	753	576	57
600	203	803	253	853	676	60
800	203	1003	268	1068	891	67
1000	203	1203	278	1278	1101	74
行程（mm）	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	52	152	136	42
200	42	242	52	252	236	45
300	42	342	67	367	351	49
400	42	442	67	467	451	53
500	42	542	92	592	576	57
600	42	642	92	692	676	60
800	42	842	107	907	891	67
1000	42	1042	117	1117	1101	74

行程（mm）	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	237	337	422	56
200	237	437	522	58
300	237	537	622	60
400	237	637	722	62
500	237	737	822	64
600	237	837	922	66
800	237	1037	1122	71
1000	237	1237	1322	75
1200	237	1437	1522	79
行程（mm）	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	151	251	261	56
200	151	351	361	58
300	151	451	461	60
400	151	551	561	62
500	151	651	661	64
600	151	751	761	66
800	151	951	961	71
1000	151	1151	1161	75
1200	151	1351	1361	79
