丝杆升降机

PRZD圆柱式双螺母安装尺寸

发布时间：2022-05-13 15:22:29　人气：

PRZD圆柱式双螺母安装尺寸

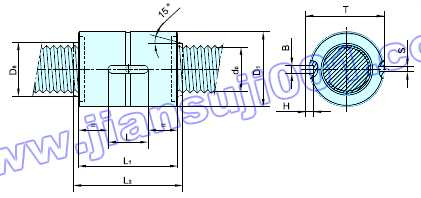

PRZD圆柱式双螺母安装尺寸(图1)
PRZD圆柱式双螺母安装尺寸(图2)
单位：（mm）
类型
d0公称
直径
pho
导程
D1
g6
S
D8
L×B×H
长×宽×高
T
L1
L2
Ca
Coa
滚针数
标准
最多
PRDS 8×02
8
2
21
3
-
10×3×3
22.5
31
41
4.19
8.90
6
8
PRDS 8×04
8
4
21
3
-
10×3×3
22.5
31
41
3.26
9.31
6
8
PRDS 12×02
12
2
26
3
-
10×3×3
27.5
31
41
6.14
13.36
6
10
PRDS 12×04
12
4
26
3
-
10×3×3
27.5
31
41
5.35
13.87
6
10
PRDS 12×05
12
5
26
3
-
10×3×3
27.5
31
41
4.88
15.50
6
10
PRDS 15×02
15
2
34
3
-
14×4×4
36
35
51
8.08
15.87
6
11
PRDS 15×04
15
4
34
3
-
14×4×4
36
35
51
7.16
16.50
6
11
PRDS 15×05
15
5
34
3
-
14×4×4
36
35
51
6.72
18.45
6
11
PRDS 20×02
20
2
42
3
-
20×4×4
44
55
65
19.80
33.00
8
11
PRDS 20×04
20
4
42
3
-
20×4×4
44
55
65
17.72
34.31
8
11
PRDS 20×05
20
5
42
3
-
20×4×4
44
55
65
16.68
38.37
8
11
PRDS 20×06
20
6
42
3
-
20×4×4
44
55
65
15.91
39.13
8
11
PRDS 21×05
21
5
45
5
26
20×5×5
47.5
64
72
24.40
34.20
9
11
PRDS 21×08
21
8
45
5
26
20×5×5
47.5
64
72
26.50
34.50
9
11
PRDS 21×10
21
10
45
5
26
20×5×5
47.5
64
72
28.70
35.00
9
10
PRDS 23×02
23
2
45
4
30
20×5×5
47.5
55
65
24.63
33.40
8
11
PRDS 23×04
23
4
45
5
30
20×5×5
47.5
55
65
24.17
32.19
8
11
PRDS 23×08
23
8
45
5
30
20×5×5
47.5
55
65
23.14
34.51
8
11
PRDS 25×05
25
5
53
5
32
25×6×6
56
78
90
31.60
46.00
8
11
PRDS 25×10
25
10
53
5
32
25×6×6
56
78
90
36.30
44.70
8
11
PRDS 27×02
27
2
53
4
35
20×5×5
55.5
55
69
26.70
38.83
8
11
PRDS 27×04
27
4
53
5
35
20×5×5
55.5
55
69
24.30
40.38
8
11
PRDS 27×08
27
8
53
5
35
20×5×5
55.5
55
69
25.36
49.63
8
10
PRDS 30×02
30
2
64
5
38
32×6×6
67
85
99
35.20
66.50
8
11
PRDS 30×05
30
5
64
5
38
32×6×6
67
85
99
46.00
75.70
10
11
PRDS 30×10
30
10
64
5
38
32×6×6
67
85
99
53.20
74.10
10
11
PRDS 30×15
30
15
64
5
38
32×6×6
67
85
99
57.80
75.10
10
10
PRDS 30×20
30
20
64
5
38
32×6×6
67
85
99
59.80
73.20
10
10
PRDS 30×25
30
25
64
5
38
32×6×6
67
85
99
61.40
71.60
10
10
PRDS 39×05
39
5
80
7
50
40×8×7
83.5
100
116
64.60
114.30
10
11
PRDS 39×10
39
10
80
7
50
40×8×7
83.5
100
116
76.30
115.10
10
11
PRDS 39×15
39
15
80
7
50
40×8×7
83.5
100
116
82.80
114.00
10
11
PRDS 39×20
39
20
80
7
50
40×8×7
83.5
100
116
86.70
109.20
10
11
PRDS 44×12
44
12
80
7
56
32×6×6
83
90
106
69.50
108.60
12
14
PRDS 44×18
44
18
80
7
56
32×6×6
83
90
106
76.40
109.30
12
13
PRDS 44×24
44
24
80
7
56
32×6×6
83
90
106
81.90
110.70
12
13
PRDS 44×30
44
30
80
7
56
32×6×6
83
90
106
80.20
103.10
12
13
PRDS 48×05
48
5
100
7
60
45×8×7
103.5
127
145
99.00
204.60
10
11
PRDS 48×10
48
10
100
7
60
45×8×7
103.5
127
145
115.80
201.90
10
11
PRDS 48×28
48
20
100
7
60
45×8×7
103.5
127
145
129.00
190.90
10
11
PRDS 60×10
60
10
122
10.5
71
45×10×8
126
152
170
169.40
331.30
10
11
PRDS 60×15
60
15
122
10.5
71
45×10×8
126
152
170
184.20
328.20
10
11
PRDS 60×20
60
20
122
10.5
71
45×10×8
126
152
170
195.00
326.50
10
11
PRDS 64×30
64
30
115
7
75
45×8×7
118.5
129
151
156.50
257.50
12
13
PRDS 64×36
64
36
115
7
75
45×8×7
118.5
129
151
156.00
246.50
12
13
PRDS 64×42
64
42
115
7
75
45×8×7
118.5
129
151
154.90
235.70
12
13
PRDS 75×10
75
10
150
10.5
87
63×10×8
154
191
211
246.00
617.50
11
11
PRDS 75×20
75
20
150
10.5
87
63×10×8
154
191
211
290.00
621.50
11
11
PRDS 75×30
75
30
150
10.5
87
63×10×8
154
191
211
276.80
568.60
11
11
