DT型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

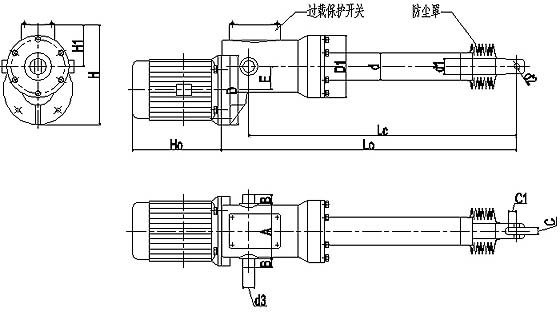

电动推杆的外接行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配置，但应在订货合同中写明。DT型外形图
DT型电动推杆主要技术性能参数、外形及安装尺寸
| 型号 | 推力 (kg.f ) | 行程S(mm) | 速度(mm/s) | 功率(kw) | Lo | Lc | | Ⅰ | Ⅱ | Ⅰ | Ⅱ | min | max | min | max | | DT50 | 50 | 100-300 | 42 |
| 0.06 |
| 197+S | 197+2S | 130+S | 130+2S | | DT100 | 100 | 100-600 | 42 | 84 | 0.12 | 0.18 | 320+S | 320+2S | 240+S | 240+2S | | DT300 | 300 | 100-800 | 42 | 84 | 0.37 | 0.55 | 332+S | 332+2S | 246+S | 246+2S | | DT500 | 500 | 200-800 | 50 | 100 | 0.75 | 1.10 | 360+S | 360+2S | 280+S | 280+2S | | DT700 | 700 | 200-1000 | 50 | 100 | 0.75 | 1.10 | 360+S | 360+2S | 280+S | 280+2S | | DT1000 | 1000 | 200-1000 | 50 | 100 | 1.10 | 1.50 | 364+S | 364+2S | 284+S | 284+2S | | DT1600 | 1600 | 200-1000 | 50 | 100 | 2.20 | 3.00 | 422+S | 422+2S | 300+S | 300+2S | | 型号 | A | B | C | C1 | D | D1 | d | d1 | d2 | d3 | E | H | H1 | Ho(参考) |
| | DT50 | 80 | 16 | 10 | 15 | 85 | 85 | 42 | 23 | 6 | 18 | 33 | 152 | 76 | 125 |
| | DT100 | 112 | 20 | 16 | 20 | 160 | 112 | 57 | 34 | 10 | 25 | 48 | 224 | 96 | 152 |
| | DT300 | 130 | 20 | 20 | 23 | 162 | 135 | 64 | 40 | 12 | 25 | 48 | 237 | 108 | 220 |
| | DT500 | 140 | 25 | 20 | 27 | 200 | 160 | 70 | 43 | 14 | 35 | 58.75 | 272 | 113 | 255 |
| | DT700 | 140 | 25 | 20 | 25 | 200 | 160 | 70 | 43 | 14 | 35 | 58.75 | 272 | 113 | 255 |
| | DT1000 | 154 | 25 | 20 | 25 | 200 | 180 | 80 | 46 | 16 | 35 | 67.5 | 290 | 122 | 265 |
| | DT1600 | 240 | 30 | 30 | 25 | 250 | 210 | 90 | 61 | 25 | 35 | 90 | 355 | 140 | 320 |
|
|
