DTX型电动推杆

发布时间：2022-05-14 15:05:09　人气：

DTX型电动推杆

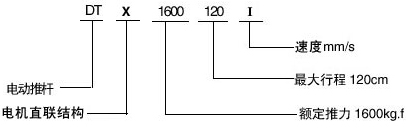

DTX型电动推杆标记示例

选用须知首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。

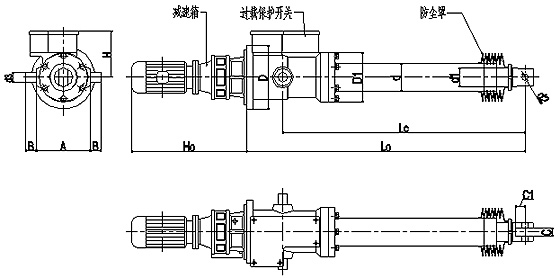

DTX型电动推杆外形图

DTX型电动推杆主要技术性能参数、外形及安装尺寸

型号	功率(kw)	推力 (kg.f )	速度(mm/s)	行程S(mm)	Lo		Lc
型号	功率(kw)	推力 (kg.f )	速度(mm/s)	行程S(mm)	min	max	min	max
DTX700	0.75	700	25	100-1100	530+S	530+2S	400+S	400+2S
DTX1000	0.75	1000	25	100-1100	530+S	530+2S	400+S	400+2S
DTX1600	1.1	1600	25	100-1300	534+S	534+2S	410+S	410+2S
DTX2000	1.5	2000	25	100-1300	534+S	534+2S	410+S	410+2S
DTX3000	1.5	3000	21	200-1500	800+S	800+2S	660+S	660+2S
DTX4000	1.5	4000	3.8	200-1500	800+S	800+2S	660+S	660+2S

型号	A	B	C	C1	D	D1	d	d1	d2	d3	H	Ho(减速机安装长度)
DTX700	530+S	530+2S	400+S	400+2S	175	40	20	35	190	160	80	减速机选型确定
DTX1000	530+S	530+2S	400+S	400+2S	175	40	20	35	190	160	80
DTX1600	534+S	534+2S	410+S	410+2S	195	40	30	35	230	180	102
DTX2000	534+S	534+2S	410+S	410+2S	195	40	30	35	230	180	102
DTX3000	800+S	800+2S	660+S	660+2S	210	40	35	40	250	200	120
DTX4000	800+S	800+2S	660+S	660+2S	210	40	40	40	250	200	120
