JMI型膜片联轴器基本参数和主要尺寸（JB/T9147-1999）

发布时间：2022-05-15 14:57:43　人气：

JMI型膜片联轴器基本参数和主要尺寸JB/T9147-1999

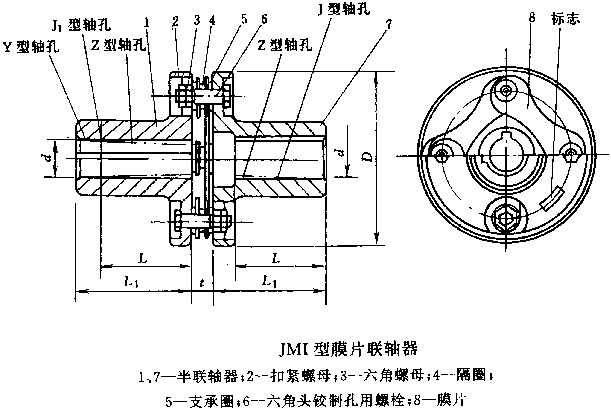

JMI型膜片联轴器基本参数和主要尺寸（JB/T9147-1999）(图1)

JMI型膜片联轴器基本参数和主要尺寸（JB/T9147-99）/mm

型号	公称转矩 T_n/ N・m	瞬时最大转矩 T_max /N・m	许用转速 [n]/ r・min^-1	轴孔直径 d（H7）	轴孔长度				D	t	扭转刚度 C/N・ m・rad^-1	转动惯量I/ kg・m² ≈	质量 m/kg ≈
					Y型	J、J₁、Z型		L_推荐
					L	L	L₁
JMI1	25	80	6000	14	32	―	J₁型为27 Z₁型为20	35	90	8.8	1×10⁴	0.0007	1
				16、18、19	42		30
				20、22	52		38
JMI2	63	180	5000	18、19	42	―	30	45	100	9.5	1.4×10⁴	0.001	1.3
				20、22、24	52		38
				25	62		44
JMI3	100	315	5000	20、22、24	52	―	38	50	120	11	1.87×10⁴	0.0024	2.3
				25、28	62		44
				30	82		60
JMI4	160	500	4500	24	52	―	38	55	130	12.5	3.12×10⁴	0.0037	3.3
				25、28	62		44
				30、32、35	82		60
JMI5	250	710	4000	28	62	―	44	60	150	14	4.32×10⁴	0.0083	5.3
				30、32、35、38	82		60
				40	112		84
JMI6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	6.88×10⁴	0.0159	8.7
				40、42、45、48、50	112	―	84
JMI7	630	1800	3000	40、42	112	112	84	70	210	19	10.35×10⁴	0.0432	14.3
				45、48、50、55、56		―
				60	142		107
JMI8	1000	2500	2800	45、48	112	112	84	80	240	22.5	16.11×10⁴	0.0879	22
				50、55、56		―
				60、63、65、70	142		107
JMI9	1600	4000	2500	55、56	112	112	84	85	260	24	26.17×10⁴	0.1415	29
				60、63、65、70、71、75	142	―	107
				80	172		132
JMI10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	7.88×10⁴	0.2974	52
				80、85、90、95	172	―	132
JMI11	4000	9000	1800	75	142	142	107	95	300	19.5	10.49×10⁴	0.4782	69
				80、85、90、95	172	―	132
				100、110	212		167
JMI12	6300	12500	1600	90、95	172	―	132	120	340	23	14.07×10⁴	0.8067	94
				100、110、120、125	212		167
JMI13	10000	18000	1400	100、110、120、125	212	―	167	135	380	28	19.23×10⁴	1.7053	128
				130、140	252		202
JMI14	16000	28000	1200	120、125	212	―	167	150	420	31	30.01×10⁴	2.6832	184
				130、140、150	252		202
				160	302		242
JMI15	25000	40000	1120	140、150	252	―	202	180	480	37.5	47.46×10⁴	4.8015	263
				160、170、180	302		242
JMI16	40000	56000	1000	160、170、180	302	―	242	200	560	41	68.09×10⁴	9.4118	384
				190、200	352		282
JMI17	63000	80000	900	190、200、220	352	―	282	220	630	47	101.3×10⁴	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	―	282	250	710	54.5	161.4×10⁴	28.2033	723
				240、250、260	410		330
JMI19	160000	200000	710	250、260	410	―	330	280	800	48	79.8×10⁴	66.5813	1267
				280、300、320	470		380

注：1.轴孔和键槽型式及尺寸应符合GB3852的规定，轴孔型式及长度L，L₁根据需要选取。

2.各规格的轮毂直径不小于规格中最大孔径的1.6倍。
