联轴器

GJ型夹壳联轴器基本参数及主要尺寸

发布时间：2022-05-15 15:00:12　人气：

GJ型夹壳联轴器基本参数及主要尺寸

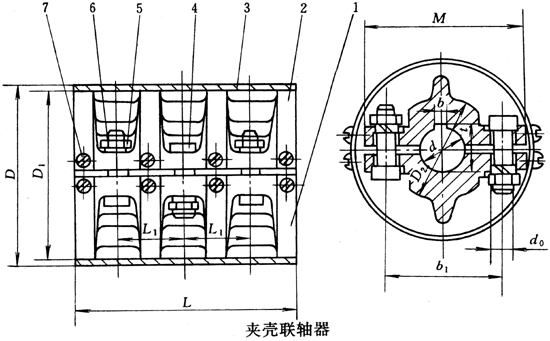

GJ型夹壳联轴器基本参数及主要尺寸(图1)

GJ型夹壳联轴器尺寸/mm

型号	d		D	D₁	D₂	L	L₁	M	b₁	b		t		d₀	件数		序号	1	2	3	4	5	6	7
	公称尺寸	偏差								公称尺寸	偏差	公称尺寸	偏差		n₁	n₂	名称	壳体(一)	壳体(二)	防护罩	螺栓	螺母	垫圈	螺钉
	公称尺寸	偏差								公称尺寸	偏差	公称尺寸	偏差		n₁	n₂	材料	HT 200- 400	HT 200- 400	Q235 钢板	Q235	Q235	65Mn	Q235
GJ1	30	+0.050	130	127	75	160	49	112	85	8	+0.03 0	33.1	+0.170	M12	6	16	分号或规格	30/1	30/2	30/3	M12×48	M12	12	M4×12
GJ2	35		130	127	75	160	49	112	85	10	+0.03 0	38.6		M12	6	16		35/1	35/2	35/3	M12×48	M12	12	M4×12
GJ3	40		130	127	75	160	49	112	85	12	+0.035 0	43.6		M12	6	16		40/1	40/2	40/3	M12×48	M12	12	M4×12
GJ4	45		145	142	90	190	58	122	95	14		49.1		M12	6	16		45/1	45/2	45/3	M12×55	M12	12	M4×12
GJ5	50		145	142	90	190	58	122	95	16		55.1	+0.200	M12	6	16		50/1	50/2	50/3	M12×55	M12	12	M4×12
GJ6	55	+0.060	170	167	100	220	68	144	110	16		60.1		M16	6	16		55/1	55/2	55/3	M16×55	M16	16	M4×12
GJ7	60		170	167	100	220	68	144	110	18		65.6		M16	6	16		60/1	60/2	60/3	M16×65	M16	16	M4×12
GJ8	65		185	182	115	250	77	158	125	18		70.6		M16	6	16		65/1	65/2	65/3	M16×60	M16	16	M4×12
GJ9	70		185	182	115	250	77	158	125	20	+0.045 0	76.1	+0.0230	M16	6	16		70/1	70/2	70/3	M16×65	M16	16	M4×12
GJ10	75		205	202	130	360	85	180	140	20		81.1		M20	8	20		75/1	75/2	75/3	M20×75	M20	20	M5×12
GJ11	80		205	202	130	360	85	180	140	24		87.2		M20	8	20		80/1	80/2	80/3	M20×75	M20	20	M5×12
GJ12	90	+0.070	245	242	160	390	92	215	175	24		97.2		M20	8	20		90/1	90/2	90/3	M20×75	M20	20	M5×12
GJ13	100	+0.070	260	257	160	440	104	230	185	28		1082		M24	8	20		100/1	100/2	100/3	M24×90	M24	24	M5×12
