TGL型尼龙内齿圈齿式联轴器外形及安装尺寸(JB/T5514-91)

发布时间：2022-05-15 15:01:13　人气：

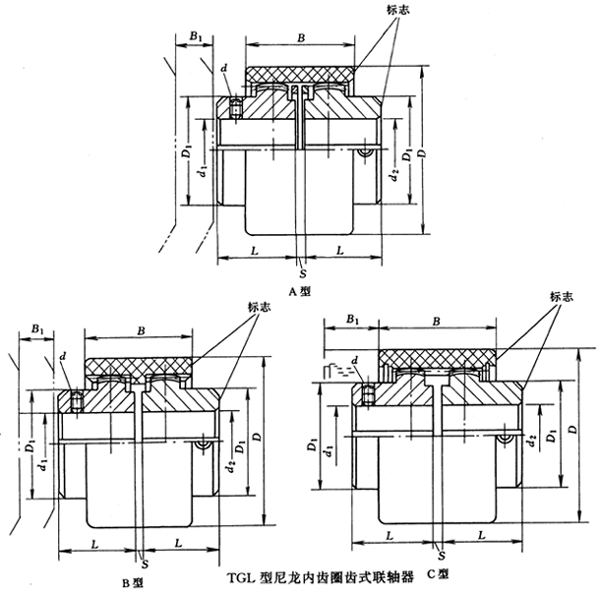

TGL型尼龙内齿圈齿式联轴器外形及安装尺寸(JB/T5514-91)(图1)

TGL型尼龙内齿圈鼓形齿式联轴器基本参数和主要尺寸（JB/T5514-91）/mm

型号	公称转矩Tn /N・m	许用转速[n]/ r・min^-1	轴孔直径 d₁、d₂	轴孔长度L J₁	D		D₁	B		B₁		S	d	质量 m/kg		转动惯量 I/kg・m²
					A型 B型	C型		A型 B型	C型	A型 B型	C型			A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	-	25	38	-	17	-	4	-	0.2	-	0.00003	-
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	-	32	38	-	17	-	4	M5	0.278	-	0.00006	-
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19	-	4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	-	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	-	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、50、55、56	84
			60、63、65、70、71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110、120、125	167

注：1.瞬时过载转矩不得大于公称转矩的2倍。

2.质量和转动惯量是各型号中最大值的近似计算值。

3.B₁是保证原动机或工作机安装所必需的最小尺寸。

4.推荐TGL10~TGL12采用B型。
