MLL带制动轮梅花型弹性联轴器主要参数与尺寸（GB5272―85）

发布时间：2022-05-16 14:50:55　人气：

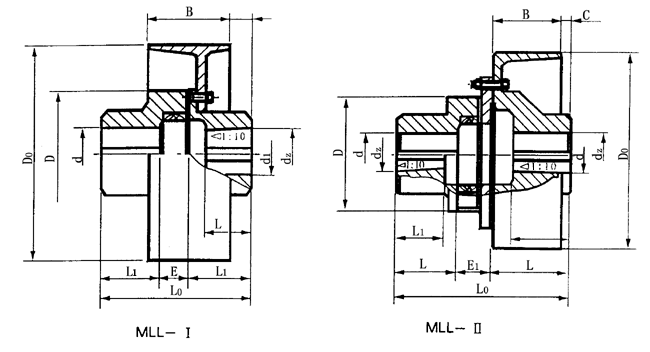

MLL―Ⅰ型分体式制动轮梅花形弹性联轴器。

MLL―Ⅱ型整体式制动轮梅花形弹性联轴器。

带制动轮梅花型弹性联轴器主要参数与尺寸 GB5272―85

型号	公称转矩 Tn N・m	许用转速 [n] r/min	轴孔直径 d,d₁,dz	轴孔长度		D₀	B	D	E E₁	C	重量 kg
				YJ₁Z₁型	Z、J型
				L	L L₁
MLL4-Ⅰ-160	250	4750	25～42	62～112	44～84	160	70	105	27	30	9.5
MLL4-Ⅱ-160					100				38.5		13.24
MLL4-Ⅰ-200	250	3800	25～42	62～112	44～84	200	85	105	27	30	11.70
MLL4-Ⅱ-200					100				38.5		14.79
MLL5-Ⅰ-200	400	3800	30～48	82～112	60～84	200	85	125	33	30	14.1
MLL5-Ⅱ-200					115				45		18.31
MLL6-Ⅰ-200	630	3800	※ ※ 35～42～55	82～112	60～84	200	85	145	39	40	17.2
MLL6-Ⅱ-200					115				52		22.43
MLL6-Ⅰ-250	630	3050	※ ※ 35～42～55	82～112	60～84	250	105	145	39	40	22.1
MLL6-Ⅱ-250					145				52		32.61
MLL7-Ⅰ-250	1120	3050	※ ※ 45～48～65	112～142	84～107	250	105	170	41	40	29.5
MLL7-Ⅱ-250					145				55		36.84
MLL7-Ⅰ-315	1120	2400	※ ※ 45～48～75	112～142	84～107	315	135	170	41	40	36.2
MLL7-Ⅱ-315					175				55		54.42
MLL8-Ⅰ-315	1800	2400	※ ※ 50～55～75	112～142	84～107	315	135	200	48	40	45.7
MLL8-Ⅱ-315					175				64		68.11
MLL8-Ⅰ-400	1800	1900	※ ※ 50～55～75	112～142	84～107	400	170	200	48	40	90.13
MLL8-Ⅱ-400					210				64		96.98
MLL9-Ⅰ-400	2800	1900	※ ※ 60～65～95	142～172	107～132	400	170	230	50	39	111.18
MLL9-Ⅱ-400					210				70		116.81
MLL9-Ⅰ-500	2800	1500	※ ※ 60～65～95	142～172	107～132	500	210	230	50	54	118.9
MLL9-Ⅱ-500					264				70		167.99
MLL10-Ⅰ-500	4500	1500	※ ※ 70～80～110	142～212	107～167	500	210	260	60	54	155.32
MLL10-Ⅱ-500					264				84		204.72
MLL11-Ⅰ-630	6300	1200	※ ※ 80～95～120	172～212	132～167	630	265	300	67	52	231.10
MLL11-Ⅱ-630					317				84		337.98
MLL12-Ⅰ-710	11200	1050	※ ※ 90～125～130	172～252	132～202	710	300	360	73	60	332.18
MLL12-Ⅱ-710					360				98		487.8
MLL13-Ⅰ-800	12500	950	※ ※ 110～140	212～252	167～202	800	340	400	73	60	450.1
MLL13-Ⅱ-800					400				98		730.7

注：使用Z、J型孔时要计算沉孔是否允许

“※”为锥孔许用
