联轴器

JQ型夹壳联轴器基本参数和主要尺寸（HG5-213-65）

发布时间：2022-05-16 14:52:23　人气：

JQ型夹壳联轴器（HG5―213―65）

JQ型夹壳联轴器用于反应器搅拌轴过长，分两段制造时两搅拌轴的联接，若立式减速机输出轴与反应器搅拌轴联接选用夹壳联轴器，需在定货时提出，以便对输出轴尺寸用非标要求

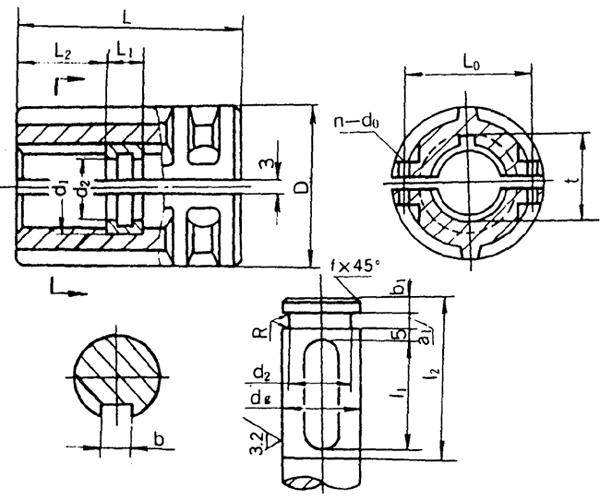

JQ型夹壳联轴器基本参数和主要尺寸（HG5-213-65）(图1)

JQ型夹壳联轴器主要参数及尺寸

标定符号	孔径 dg(H7)	Mmax (Nm)	D	L	L₁ (H8 j7)	L₂	L₀	n-d₀	d₁( )	d₂ (H₁₁)	a₁ (H₁₁)	b₁	l₁	l₂	R	f	b	t	重量 (kg)
JQ 25	25	90	102	130	20	55	64	4-14	33	20	5	4	45	70	0.2	0.4	8	28.3	4.47
JQ 30	30	90	102	130	20	55	64	4-14	33	25	5	4	45	70	0.2	0.4	8	33.3	4.47
JQ 35	35	236	118	162	20	71	80	6-14	43	30	5	4	55	85	0.4	0.6	10	38.3	7.60
JQ 40	40	236	118	162	20	71	80	6-14	48	35	5	4	55	85	0.4	0.6	12	43.3	7.60
JQ 45	45	530	135	190	24	83	94	6-14	57	37	6	5	70	100	0.4	0.6	14	48.8	10.85
JQ 50	50	530	135	190	24	83	94	6-14	62	42	6	5	70	100	0.4	0.6	14	53.8	10.85
JQ 55	55	530	135	190	24	83	94	6-14	67	47	6	5	70	100	0.6	1	16	59.3	10.85
JQ 65	65	1400	172	250	30	110	124	8-18	78	55	8	6	100	130	0.6	1	18	69.4	25.06
JQ 70	70	1400	172	250	30	110	124	8-18	83	60	8	6	100	130	0.6	1	20	74.9	25.06
JQ 80	80	2650	185	280	38	121	138	8-18	94	70	10	8	110	145	0.6	1	22	85.4	30.16
JQ 90	90	5200	230	330	38	146	164	8-26	105	80	10	8	140	170	0.6	1	25	95.4	56.38
JQ 95	95	5200	230	330	38	146	164	8-26	110	85	10	8	140	170	0.6	1	25	100.4	56.38
JQ 100	100	5200	230	330	38	146	164	8-26	115	90	10	8	140	170	0.6	1	28	106.4	56.38
JQ 110	110	9000	260	390	46	172	190	8-26	125	100	12	10	160	200	0.6	1	28	116.4	90
JQ 130	130	15000	280	440	54	193	210	10-26	146	118	14	12	180	225	0.6	1	32	137.4	125
JQ 160	160	28000	340	500	64	218	260	10-33	180	144	16	14	200	255	0.6	1	40	169.4	215
