联轴器

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）

发布时间：2022-05-16 14:58:41　人气：

磁粉离合器联接、安装型式及主要尺寸JB/T5988-92

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图1)

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图2)

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图3)

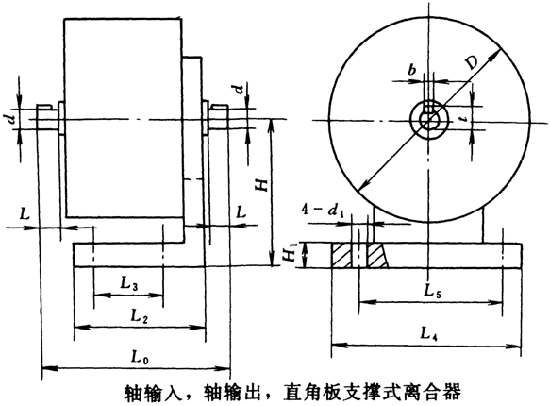

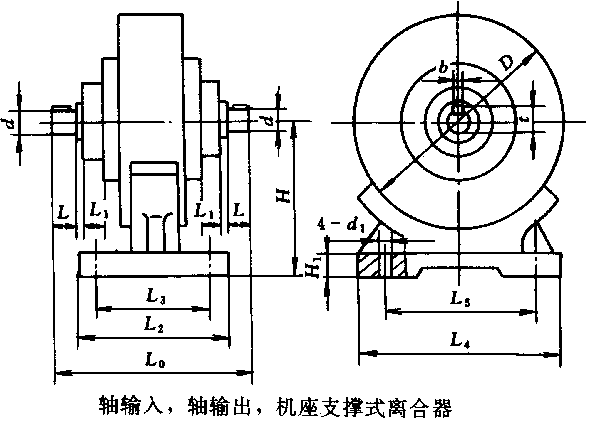

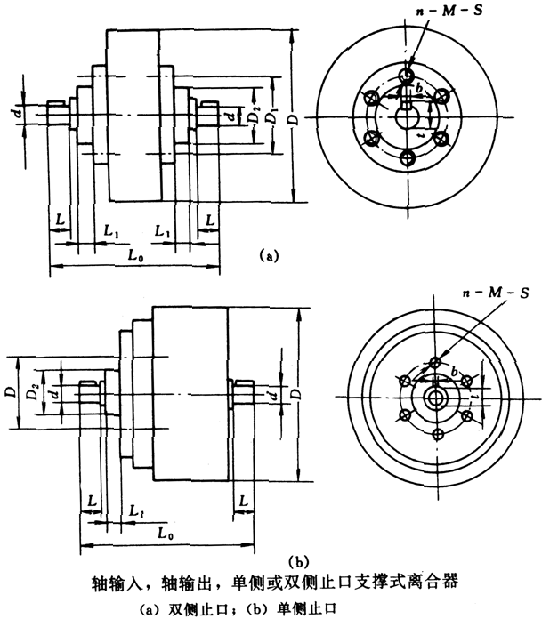

轴输入，轴输出，单侧或双侧止口支撑式机座支撑式、直角板支撑式

离合器主要尺寸（JB/T5988-92）/mm

型号		外形尺寸		联接尺寸				止口支撑式安装尺寸						机座支撑式直角板支撑安装尺寸
型号		L₀	D	d (H7)	L	b (P7)	t	D₁	L₁	D₂ (g7)	n	M	S	L₂	L₃	L₄	L₅	H	H₁	d₁
FL2.5□	FL2.5□・J	150	120	10	20	3	11.2	64	8	42	6	M5	10	70	50	120	100	80	8	7
FL5□	FL5□・J	162	134	12	25	4	13.5		10		6	M5		70	50	140	120	90	10	7
FL10□・/□	FL10□・J/F	184	152	14	25	5	16		13		6×2	M6		90	60	150	120	100	13	10
FL25□・/□	FL25□・J/F	216	182	20	36	6	22.5	78	15	55				100	70	180	150	120	15	12
FL50□・/□	FL50□・J/F	268	219	25	42	8	28	100	23	74				110	80	210	180	145	15
FL100□・/□	FL100□・J/F	346	290	30	58	8	33	140	25	100		M10	15	140	100	290	250	185	20
FL200□・/□	FL200□・J/F	386	335	35	58	10	38	150	25	110		M10	15	160	120	330	280	210	22	15
FL400□・/□	FL400□・J/F	480	398	45	82	14	48.5	200	33	130	8×2	M12	20	180	130	390	330	250	27	19
FL630□・/□	FL630□・J/F	620	480	60	105	18	64	410	35	480			25	210	150	480	410	290	33	24
FL1000□・/□	FL1000□・J/F	680	540	70	105	20	74.5	460	40	510			25	220	160	540	470	330	38
FL2000□・/□	FL2000□・J/F	820	660	80	130	22	85	560	40	630		M16	30	230	180	660	580	390	45

注：1.D、H₁为推荐尺寸。

2.对于液冷式（水冷或油冷式）产品在总长L₀中可以增加小于L₆的冷却液进出装置的长度。

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图4)

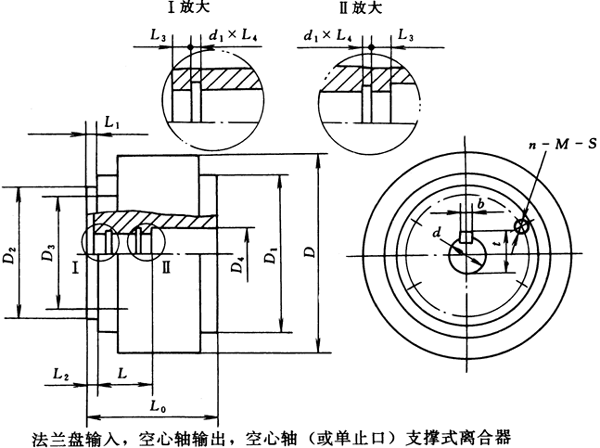

法兰盘输入，空心轴输出、空心轴（或单止口）

支撑式离合器主要尺寸（JB/T5988-92）/mm

型号	外形尺寸		输入端联接尺寸							输出端联接尺寸
型号	L₀	D	D₁	D₂	D₃	L₁	n	M	S	D₄	L	L₂	L₃	L₄	d	d₁	b	t
FL10□・K	103	160	96	80	68	20	6	M6	15	24	30	2	4	1.1	18	19	6	20.8
FL25□・K	119	180	114	90	80			M6	15	27	38	2	4	1.1	20	21	6	22.8
FL50□・K	141	220	140	110	95			M8	20	―	60	3	5	1.3	30	31.4	8	33.3
FL100□・K	166	275	176	125	110			M10	25	―	60	4	5	1.7	35	37	10	38.3

注：D为推荐尺寸。

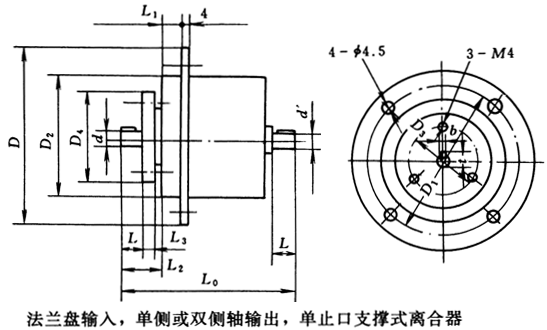

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图5)

型号	外形尺寸		安装尺寸			联接尺寸
型号	L₀	D	L₁	D₁	D₂	L	L₂	L₃	D₃	D₄	d	t	b
FL0.5□・D	77	70	8.5	60	48	10.5	16.5	5	30	40	5	4.5	9
FL1□・D	83	76	8.5	66	54	12	18.5	5	34	42	7	6.5	10
FL2.5□・D	95	85	9.5	75	63	15	22.5	6	40	48	9	8.5	13
FL5□・D	111	100	12	90	78	18	25	6	50	60	12	11.5	16

磁粉离合机联接、安装型式及主要尺寸（JB/T5988-92）(图6)

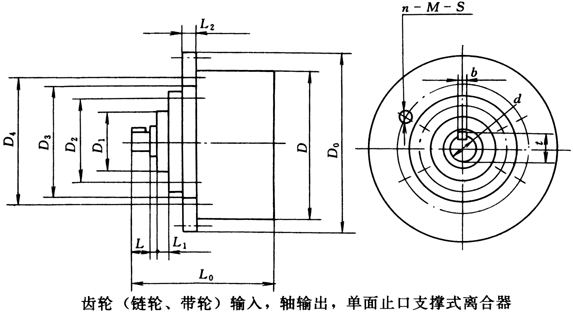

齿轮（链轮、带轮）输入，轴输出，单面止口

支撑式磁粉离合器主要尺寸（JB/T5988-92）/mm

型号	外形尺寸		联接尺寸				链轮、带轮安装尺寸						齿轮安装尺寸						齿轮参数
型号	L₀	D	d	L	b	t	D₁	D₂	L₁	n	M	S	D₃	D₄	L₂	n	M	S	外径D₀	齿数Z	模数m
FL1□・C	60	56	4	7.5	―	―	19	13	4	3	3	4	―	―	―	―	―	―	61	120	0.5
FL2.5□・C	120	100	10	20	3	11.2	64	42	8	6	5	10	84	94					106	104	1
FL5□・C	136	134	12	25	4	13.5			10	6	5		105	118	18	6	M5	10	140	68	2
FL10□・C	160	152	14	28	5	16			13 15	6×2	6		132	142	18		M6	15	162	79
FL25□・C	175	182	20	36	6	22.5	78	55	13 15	6×2	6		156	166	20		M6	17	188	92

注：D为齿轮安装尺寸推荐值。
