联轴器

GC型液压安全联轴器基本参数和主要尺寸（JB/T7355-94）

发布时间：2022-05-16 14:59:37　人气：

GC型液压安全联轴器基本参数和主要尺寸JB/T7355-94

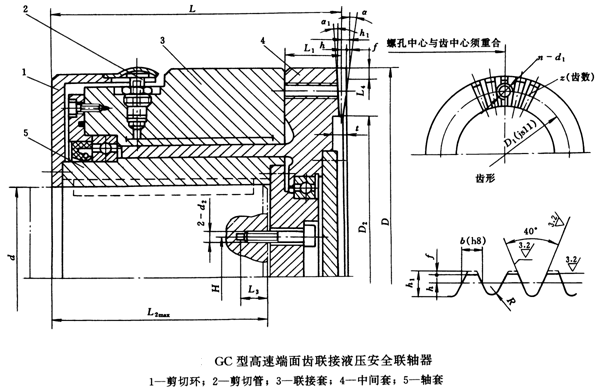

GC型液压安全联轴器基本参数和主要尺寸（JB/T7355-94）(图1)

GC型高速端面齿联接液压安全联轴器基本参数和主要尺寸（JB/T7355-94）/mm

型号	滑动转矩T_s /kN・m	d	D	D₁	D₂	L	L₁	L_2min	L₃	L₄	H	t	n-d₁
型号	滑动转矩T_s /kN・m	d	D	D₁	D₂	L	L₁	L_2min	L₃	L₄	H	t	n-d₁
AYL80GC	10～20	70～80	180	160	140	200	25	174	25	5	35	12	8-M10
AYL110GC	20～40	85～110	225	205	180	210	30	178	25		50	12	8-M10
AYL130GC	31.5～63	100～130	250	225	200	236	35	200	30		60	15	8-M12
AYL150GC	45～90	110～150	285	260	225	270	40	228	30		70		8-M12
AYL170GC	63～125	130～170	315	285	250	305	45	258	35		70		10-M16
AYL190GC	90～180	150～190	350	315	280	325	50	272			80
AYL220GC	125～250	170～220	390	355	315	344	50	292		10	100	16
AYL240GC	180～355	190～240	440	400	350	378	55	320	45		115		16-M20
AYL260GC	250～500	220～260	490	450	380	408	55	350			135
AYL300GC	355～710	240～300	550	510	440	444	60	380			155	18
AYL340GC	500～1000	260～340	620	575	500	454	70	380	55		175		20-M24
AYL380GC	710～1400	300～380	680	635	550	472	70	400	55		215		24-M24
AYL460GC	1250～2500	360～460	780	725	640	512	80	430	65	15	255		24-M30
AYL500GC	1600～3150	400～500	840	775	710	582	80	500	75		285	20	24-M36
AYL530GC	2000～4000	420～530	920	855	760	644	90	550	75		310		24-M36
AYL560GC	2500～5000	460～560	1000	915	840	658	90	565	85		340		20-M48
AYL630GC	3150～6300	530～630	1100	1015	920	726	100	620			370	25	20-M48
AYL670GC	4000～8000	560～670	1200	1100	1000	770	110	655			400	25	20-M56

型号	d₂	齿形尺寸							转动惯量I /kg・m²	质量m /kg
型号	d₂	z	b	h	h₁	f	α	R	转动惯量I /kg・m²	质量m /kg
AYL80GC	M12	36	7.844	4.328	11.856	0.6	6°50′2″	2	0.15	31
AYL110GC	M12	48	7.357	3.81	10.52	0.45	5°8′12″		0.39	51
AYL130GC	M16	48	8.175	4.933	12.766	0.45	5°8′12″		0.66	69
AYL150GC	M16	60	7.457	4.038	10.795	0.36	4°6′49″		1.25	140
AYL170GC	M20	60	8.242	5.476	12.592	0.36	4°6′49″		2.15	140
AYL190GC		72	7.633	4.339	11.277	0.3	3°25′48″		3.5	185
AYL220GC		72	8.505	4.556	12.512	0.6	3°25′48″	2.25	5.7	242
AYL240GC	M24	96	7.198	2.91	8.92	0.45	2°34′26″		10	338
AYL260GC			8.016	4.034	11.167				17	467
AYL300GC			8.997	5.381	13.864				29	617
AYL340GC	M30	120	8.114	3.578	10.276	0.36	2°3′35″	2.5	48	805
AYL380GC	M30	120	8.9	4.657	12.434	0.36	2°3′35″		72	990
AYL460GC	M36	144	8.507	4.028	11.356	0.45	1°43′		131	1360
AYL500GC	M42		9.162	4.927	13.154				200	1760
AYL530GC	M42		10.034	6.126	15.511				320	2370
AYL560GC	M48	180	8.726	4.058	11.956	0.72	2°44′43″		458	2885
AYL630GC			9.598	5.257	14.354				750	3900
AYL670GC			10.471	6.456	15.751				1125	4970

注：1.表中的滑动转矩是当环境温度为0℃以上时的值。若环境温度低于0℃时，滑动转矩一般降低1.5%。

2.轴孔直径d按GB/T3852的规定，键槽型式选取A型。

3.表中给出的质量及转动惯量均为最小轴孔计算的近似值。

4.AYL80GC～AYL530GC中α与α₁等值，AYL560GC～AYL670GC中α₁为零。
