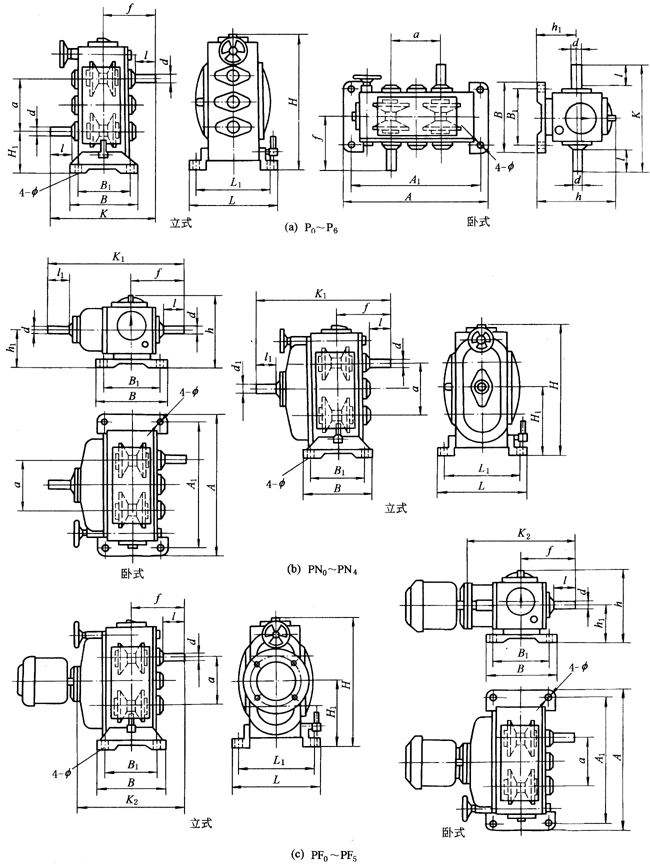

P型齿链式无级变速器外型及安装尺寸
|
型号 |
a |
A |
A1 |
B |
B1 |
φ |
d
(j7) |
d1
(j7) |
h |
h1 |
H |
H1 |
L |
L1 |
f |
K |
K1 |
K2 |
l |
l1 |
|
P0、PF0、PN0 |
120 |
350 |
325 |
136 |
110 |
12 |
16 |
16 |
182 |
90 |
308 |
90 |
217 |
192 |
110 |
222 |
311 |
237 |
31.5 |
31.5 |
|
P1、PF1、PN1 |
160 |
450 |
410 |
185 |
150 |
14.5 |
24 |
24 |
240 |
132 |
427 |
132 |
285 |
250 |
160 |
320 |
381 |
305 |
60 |
60 |
|
P2、PF2、PN2 |
190 |
540 |
495 |
235 |
200 |
18.5 |
28 |
28 |
275 |
150 |
505 |
150 |
345 |
300 |
180 |
360 |
443 |
370 |
60 |
60 |
|
P3、PF3、PN3 |
248 |
660 |
615 |
300 |
265 |
18.5 |
32 |
32 |
330 |
170 |
614 |
170 |
390 |
350 |
233 |
466 |
579 |
475 |
80 |
80 |
|
P4、PF4、PN4 |
304 |
810 |
755 |
345 |
295 |
24 |
38 |
32 |
380 |
200 |
753 |
215 |
470 |
410 |
257 |
514 |
662 |
522 |
80 |
80 |
|
P5、PF5、PN5 |
360 |
930 |
870 |
425 |
360 |
28 |
45 |
45 |
480 |
250 |
875 |
250 |
590 |
530 |
326 |
652 |
809 |
666 |
110 |
100 |
|
P6、PF6、PN6 |
430 |
1150 |
1060 |
510 |
410 |
35 |
60 |
55 |
590 |
300 |
1045 |
300 |
750 |
660 |
400 |
800 |
974 |
784 |
140 |
100 |
|
型号 |
B2 |
B3 |
d2
(j7) |
d3
(j7) |
d4
(j7) |
H2 |
H3 |
f1 |
f2 |
f3 |
K3 |
K4 |
K5 |
l2 |
l3 |
l4 |
e |
|
PB0、PC0 |
|
|
22 |
28 |
28 |
150 |
210 |
110 |
227 |
|
222 |
378 |
|
50 |
60 |
|
|
|
PB1、PC1、PD1 |
130 |
130 |
28 |
38 |
38 |
212 |
292 |
160 |
332 |
334 |
403 |
492 |
494 |
60 |
80 |
80 |
4 |
|
PB2、PC2、PD2 |
150 |
150 |
38 |
45 |
45 |
245 |
340 |
180 |
414 |
430 |
490 |
594 |
610 |
80 |
110 |
110 |
4 |
|
PB3、PC3、PD3 |
170 |
200 |
45 |
55 |
55 |
294 |
418 |
233 |
523 |
502 |
628 |
756 |
735 |
110 |
140 |
110 |
5 |
|
PB4、PC4、PD4 |
208 |
208 |
50 |
75 |
75 |
367 |
519 |
572 |
585 |
585 |
692 |
842 |
842 |
110 |
140 |
140 |
5 |
|
PB5、PC5 |
260 |
|
60 |
85 |
|
430 |
610 |
326 |
710 |
|
830 |
1036 |
|
140 |
170 |
|
|
|
PB6、PC6 |
305 |
|
80 |
100 |
|
515 |
730 |
400 |
823 |
|
1051 |
1223 |
|
170 |
170 |
|
|
