MBW、MBWY基型甲板卧式图及安装尺寸

发布时间：2022-05-16 15:21:01　人气：

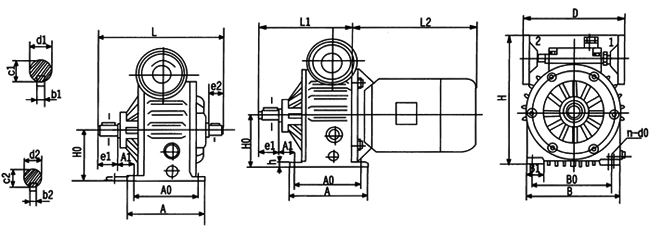

MBW、MBWY基型甲板卧式图及安装尺寸(图1)

机型号	中心高	安装尺寸							轴伸联接尺寸								外形尺寸
	H0	A0	A1	B0	B1	h	n	do	输出轴				输入轴				D	B	H	A	双轴型	直联型
	H0	A0	A1	B0	B1	h	n	do	d1	b1	c₁	e1	d2	b2	c2	e2	D	B	H	A	L	L1	L2
02	75	105	18	110	25	13	4	9	14js6	5	16	30	14js6	5	16	25	165	146	205	125	195	130	200
04	90	105	30	120	30	15	4	10	14js6	5	16	30	14js6	5	16	30	170	160	231	135	221	145	235
07	106	125	35	160	40	15	4	12	20js6	6	22.5	40	19js6	6	21.5	30	200	190	260	150	243	177	245
15	125	140	50	180	50	18	4	12	25js6	8	28	50	24js6	8	27	40	240	230	291	165	314	223	285
22	150	230	25	245	55	20	4	14	30js6	8	33	60	24js6	8	27	50	290	300	348	270	387	268	320
40	150	230	25	245	55	20	4	14	30js6	8	33	60	24js6	8	27	50	290	300	348	270	387	268	340
55	200	250	33	315	70	30	4	18	35js6	10	38	70	32js6	10	35	60	430	365	476	290	467	319	395
75	200	250	33	315	70	30	4	18	35js6	10	38	70	32js6	10	35	60	430	365	476	290	467	319	435
注：所有图形中，手轮为1为常用位置，2为特殊要求位置。本系列变速器选用基型为Y系列三相异步电动机
