V型带式无级变速机标准变速机外形安装尺寸及性能参数

发布时间：2022-05-16 15:21:42　人气：

V型带式无级变速器标准变速器外形、安装尺寸及性能参数

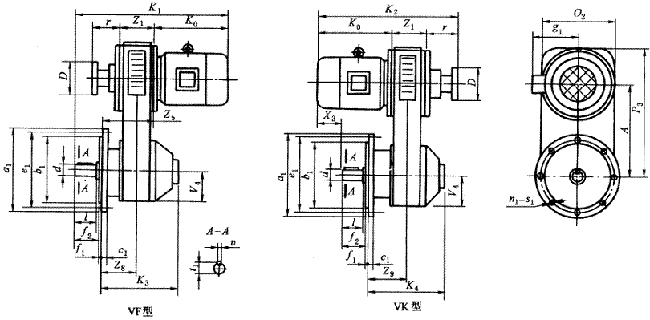

V型带式无级变速机标准变速机外形安装尺寸及性能参数(图1)

型号	所配电机型号	电机功率/kW			许用转矩/N・m		安装尺寸
		4极	6极	8极	R=2	R=4	d (k6)	l	u	t₁	f₁	f₂	c₁	b₁ (h₉)	e₁	a₁	n₁-s₁
1	Y80	0.55			3.8	1.9	19	40	6	21.5	4	40	12	130	165	190	4-12
	Y80	0.75			5.2	2.6
2	Y90S	1.1	0.75		7.5	3.8	24	50	8	27	4	50	12	130	165	200	4-12
	Y90L	1.5	1.1		10.2	5.1
3	Y100L	2.2	1.5		15	7.5	28	60	8	31	4	60	14	180	215	250	4-15
	Y100L	3.0			20.2	10.1
	Y112M	4.0	2.2		26.5	13.3
4	Y132S	5.5	3	2.2	36.5	18.2	38	80	10	41	4	80	14	230	265	300	4-15
	Y132M	7.5	4～5.5	3	50	25
5	Y160M	11	7.5	4～5.5	72	36	42	110	12	45	5	110	16	250	300	350	4-19
	Y160L	15	11	7.5	98	49
	Y180M	18.5			120	60	48		14	51.5			18
	Y180L	22	15	11	143	71
6	Y200L	30	18.5～22	15	195	97	55	110	16	59	5	110	18	300	350	400	4-19
	Y225S	37		18.5	239	119	60	140	18	64		140	20	350	400	450	8-19
	Y225M	45	30	22	290	145

型号	所配电机型号	外形尺寸																	含电机重 /kg
		A	D	g₁	K₁	K₂	K₀	K₃	K₄	O₂	P₃	r	V₄	X₃	Z₁	Z₅	Z₈	Z₉
1	Y80	192	100	150	480	458	245	285	230	235	296	109	104	114	104	195	91	91	59
	Y80
2	Y90S	231	125	155	541	539	260	341	273	280	356	163	125	95	116	231	115	115	93
	Y90L				566	564	285							120					97
3	Y100L	326	160	180	595	601	320	354	300	320	471	141	145	150	140	215	75	110	124
	Y100L																		127
	Y112M			190	615	621	340							170					134
4	Y132S	323	200	210	725	730	395	422	398	380	498	165	175	135	170	250	80	180	185
	Y132M				765	770	435							175					196
5	Y160M	434	320	255	910	885	490	482	432	510	674	185	240	210	210	310	100	170	345
	Y160L				955	930	535							255					370
	Y180M			285	980	955	560							280					402
	Y180L				1020	995	600							320					420
6	Y200L	618	320	310	1179	1154	665	604	543	680	943	205	325	355	284	404	120	200	902
	Y225S			345	1224	1169	680							340					952
	Y225M				1249	1194	705							365					972

注：1、4极电机输入转速为1440 r/min，输出轴转速；R=2时为720～1440r/min，R=4时为720～2880 r/min。

6极电机输入转速为960r/min，输出轴转速：R=2时为480～960 r/min，R=4时为480～1920 r/min。

8极电机输入转速为720 r/min，输出轴转速：R=2时为360～720 r/min，R=4时为360～1440 r/min。

2、表中K₀值是按Y系列B5型式电机高度计入，若配用其他系列电机，K₀值应相应变动。
