TXF行星锥盘无级变速机基本型与NMRV组合外形及安装尺寸
发布时间：2022-05-16 15:23:04 人气：

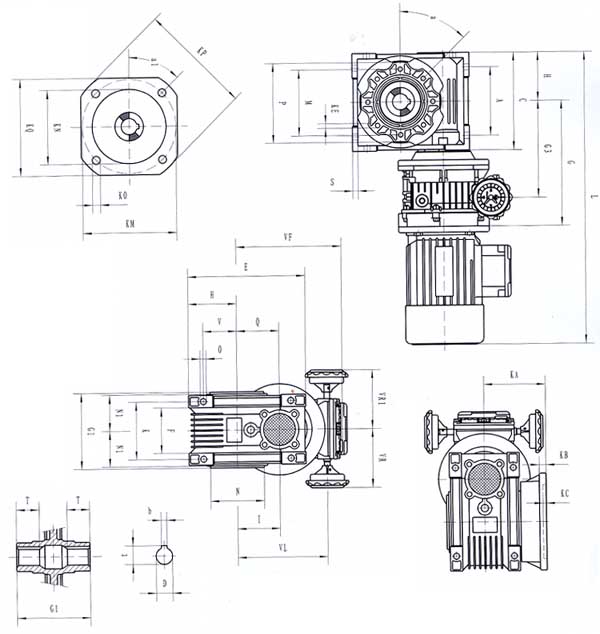

TXF行星锥盘无级变速器基本型与NMRV组合外形及安装尺寸
|
|
型号 |
A |
C |
D
(H8) |
E |
F |
G |
G1 |
G3 |
H |
l |
L |
M |
N
(h8) |
N1 |
O |
P |
Q |
S |
T |
V |
|
TXF0.25-NMRV040 |
70 |
100 |
18 |
121.5 |
43 |
177 |
78 |
127 |
50 |
40 |
452 |
75 |
60 |
36.5 |
6.5 |
87 |
55 |
6.5 |
26 |
35 |
|
TXF0.25-NMRV050 |
80 |
120 |
25 |
144 |
49 |
187 |
92 |
137 |
60 |
50 |
472 |
85 |
70 |
43.5 |
8.5 |
100 |
64 |
7 |
30 |
40 |
|
TXF0.37-NMRV050 |
187 |
137 |
472 |
|
TXF0.37-NMRV063 |
100 |
144 |
25 |
174 |
67 |
202 |
112 |
152 |
72 |
63 |
499 |
95 |
80 |
53 |
85 |
110 |
80 |
8 |
36 |
50 |
|
TXF0.55-NMRV063 |
226 |
163.5 |
553 |
|
TXF0.75-NMRV063 |
226 |
163.5 |
553 |
|
TXF0.37-NMRV075 |
120 |
172 |
28 |
205 |
72 |
219.5 |
129 |
169.5 |
86 |
75 |
530.5 |
115 |
95 |
57 |
11 |
140 |
93 |
10 |
40 |
60 |
|
TXF0.55-NMRV075 |
243.5 |
181 |
584.5 |
|
TXF0.75-NMRV075 |
243.5 |
181 |
584.5 |
|
UD1.1-NMRV075 |
270.5 |
213.5 |
626.5 |
|
UD1.5-NMRV075 |
281.5 |
216.5 |
662.5 |
|
TXF0.55-NMRV090 |
140 |
206 |
35 |
238 |
74 |
260.5 |
140 |
198 |
103 |
90 |
618.5 |
130 |
110 |
67 |
13 |
160 |
102 |
11 |
45 |
70 |
|
TXF0.75-NMRV090 |
260.5 |
198 |
618.5 |
|
UD1.1-NMRV090 |
287.5 |
230.5 |
660.5 |
|
UD1.5-NMRV090 |
298.5 |
233.5 |
696.5 |
|
UD1.1-NMRV110 |
170 |
252.5 |
42 |
295 |
- |
318 |
155 |
261 |
127.5 |
11
0 |
715.5 |
165 |
130 |
74 |
14 |
200 |
125 |
14 |
50 |
85 |
|
UD1.5-NMRV110 |
329 |
264 |
751.5 |
|
UD2.2-NMRV110 |
368 |
291 |
820.5 |
|
UD3.0-NMRV110 |
368 |
291 |
820.5 |
|
UD4.0-NMRV110 |
368 |
291 |
835.5 |
|
UD1.5-NMRV130 |
200 |
292.5 |
45 |
335 |
- |
349 |
170 |
284 |
147.5 |
13
0 |
791.5 |
215 |
180 |
81 |
16 |
250 |
140 |
15 |
60 |
100 |
|
UD2.2-NMRV130 |
388 |
311 |
860.5 |
|
UD3.0-NMRV130 |
388 |
311 |
860.5 |
|
UD4.0-NMRV130 |
388 |
311 |
875.5 |
|
型号 |
VF |
VL |
VR |
VR1 |
K |
KE |
a |
KA |
KB |
KC |
al |
KM |
KN
H8) |
KO |
kp |
KQ |
b |
t |
kg |
|
TXF0.25-NMRV04 |
144.5 |
122.5 |
116.5 |
116.5 |
60 |
M6X8
(n-4) |
45★ |
72 |
7 |
4 |
45★ |
87 |
60 |
9(n4) |
110 |
95 |
6 |
20.8 |
|
|
TXF0.25-NMRV05 |
154.5 |
132.5 |
116.5 |
116.5 |
70 |
M8X10
(n-8) |
45★ |
90 |
9 |
5 |
45★ |
90 |
70 |
11(n4) |
125 |
110 |
8 |
28.3 |
|
|
TXF0.37-NMRV05 |
154.5 |
132.5 |
116.5 |
116.5 |
|
TXF0.37-NMRV06 |
167.5 |
145.5 |
116.5 |
116.5 |
85 |
M8X14
(n-8) |
45★ |
102 |
10 |
6 |
45★ |
150 |
115 |
11(n4) |
180 |
142 |
8 |
28.3 |
|
|
TXF0.55-NMRV06 |
190 |
166 |
126.5 |
126.5 |
|
TXF0.75-NMRV06 |
190 |
166 |
126.5 |
126.5 |
|
TXF0.37-NMRV07 |
179.5 |
157.5 |
126.5 |
126.5 |
90 |
M8X14
(n-8) |
45★ |
102 |
13 |
6 |
45★ |
165 |
130 |
14(n4) |
200 |
170 |
8 |
31.3 |
|
|
TXF0.55-NMRV07 |
202 |
178 |
126.5 |
126.5 |
|
TXF0.75-NMRV07 |
202 |
178 |
126.5 |
126.5 |
|
UD1.1-NMRV075 |
2.3 |
184 |
135 |
- |
|
UD1.5-NMRV075 |
221 |
202 |
135 |
- |
|
UD0.55-NMRV090 |
217 |
191 |
126.5 |
126.5 |
100 |
M10X18
(n-8) |
45★ |
111 |
13 |
6 |
45★ |
175 |
152 |
14(n4) |
210 |
200 |
10 |
38.3 |
|
|
TXF0.75-NMRV09 |
217 |
193 |
126.5 |
126.5 |
|
UD1.1-NMRV090 |
218 |
199 |
135 |
- |
|
UD1.5-NMRV090 |
236 |
217 |
135 |
- |
|
TXF0.75-NMRV11 |
238 |
219 |
126.5 |
- |
115 |
M10X18
(n-8) |
45★ |
131 |
15 |
6 |
45★ |
230 |
170 |
14(n8)
|
280 |
260 |
12 |
45.3 |
|
|
UD1.5-NMRV110 |
256 |
237 |
135 |
- |
|
UD2.2-NMRV110 |
291 |
268 |
166 |
- |
|
UD3.0-NMRV110 |
291 |
268 |
166 |
- |
|
UD4.0-NMRV110 |
291 |
268 |
166 |
- |
|
UD1.1-NMRV130 |
276 |
257 |
135 |
- |
120 |
M12X21
(n-8) |
45★ |
144 |
15 |
6 |
22.5★ |
255 |
180 |
16(n8) |
320 |
290 |
14 |
48.8 |
|
|
UD2.2-NMRV130 |
311 |
288 |
166 |
- |
|
UD3.0-NMRV130 |
311 |
288 |
166 |
- |
|
UD4.0-NMRV130 |
311 |
288 |
166 |
- | |
|
