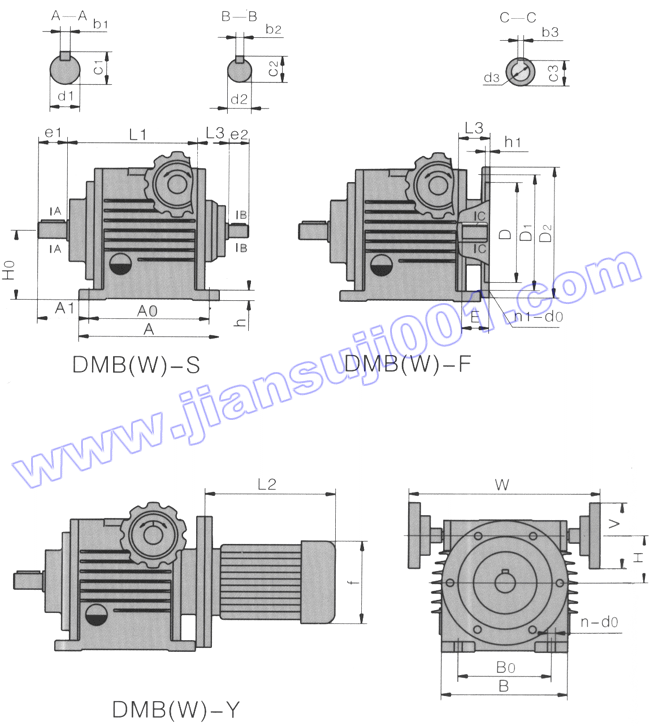

DMBW-卧式变速器外型及安装尺寸
机型号 |
外型尺寸 |
输出轴 |
输入轴 | |||||||||||||||
A |
B |
H |
V |
W |
L1 |
L3 |
h |
L2 |
f |
e1 |
d1js6 |
c1 |
b1 |
e2 |
d2js6 |
c2 |
b2 | |
DMB-02 |
190 |
140 |
60 |
85 |
260 |
187 |
30 |
14 |
详见
电机
一览表 |
30 |
19 |
22 |
6 |
25 |
14 |
16 |
5 | |
DMB-04 |
205 |
160 |
60 |
270 |
205 |
36 |
14 |
35 |
19 |
22 |
6 |
30 |
14 |
16 |
5 | |||
DMB-07 |
210 |
190 |
71 |
110 |
305 |
212 |
48 |
16 |
40 |
24 |
27 |
8 |
30 |
19 |
22 |
6 | ||
DMB15 |
240 |
210 |
84 |
315 |
232 |
44 |
18 |
50 |
28 |
31 |
8 |
40 |
24 |
27 |
8 |
机型号 |
联接法兰 |
安装尺寸 | ||||||||||||
E |
h1 |
D |
D1 |
D2 |
d3h7 |
c3 |
b3 |
n1-d0 |
H0 |
A1 |
A0 |
B0 |
n-d0 | |
DMB-02 |
25 |
4 |
95 |
115 |
140 |
11 |
13 |
4 |
4~10 |
75 |
76 |
160 |
105 |
4~10 |
DMB-04 |
32 |
5 |
110 |
130 |
160 |
14 |
16 |
5 |
4~10 |
90 |
83 |
175 |
120 |
4~12 |
DMB-07 |
42 |
5 |
130 |
165 |
200 |
19 |
22 |
6 |
4~12 |
106 |
90 |
180 |
145 |
4~12 |
DMB15 |
52 |
5 |
130 |
165 |
200 |
24 |
27 |
8 |
4~12 |
125 |
105 |
200 |
160 |
4~15 |
