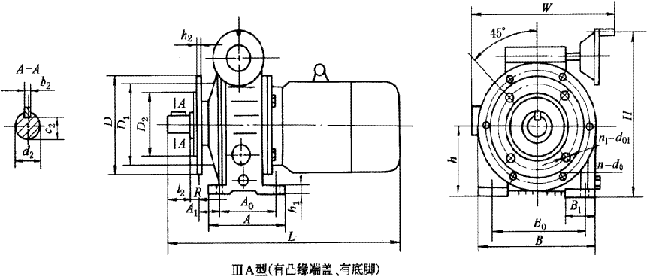

D型行星锥盘无级变速器ⅢA型的外形及安装尺寸
|
机座号 |
安装尺寸 |
外形尺寸 | ||||||||||||||||||||
|
h |
A0 |
A1 |
B0 |
B1 |
h1 |
n |
d0 |
输入轴 |
输出轴 |
A |
B |
W |
H |
L | ||||||||
|
d1 |
b1 |
c1 |
l1 |
d2 |
b2 |
c2 |
l2 |
双轴型 |
直联型 | |||||||||||||
|
001 |
80 |
100 |
22 |
125 |
30 |
12 |
4 |
10 |
11 |
4 |
8.5 |
23 |
14 |
5 |
11 |
30 |
125 |
160 |
225 |
200 |
170 |
290 |
|
002 |
90 |
28 |
140 |
35 |
180 |
245 |
220 |
195 |
300 | |||||||||||||
|
004 |
100 |
112 |
36 |
160 |
16 |
12 |
14 |
5 |
11 |
30 |
145 |
200 |
280 |
245 |
220 |
395 | ||||||
|
007 |
112 |
140 |
40 |
190 |
40 |
19 |
6 |
15.5 |
40 |
19 |
6 |
15.5 |
40 |
170 |
225 |
325 |
280 |
264 |
435 | |||
|
015 |
140 |
178 |
216 |
55 |
20 |
24 |
8 |
20 |
50 |
24 |
8 |
20 |
50 |
195 |
260 |
360 |
320 |
315 |
485 | |||
|
510 | ||||||||||||||||||||||
|
022 |
160 |
210 |
45 |
254 |
60 |
15 |
28 |
24 |
60 |
28 |
24 |
60 |
260 |
310 |
400 |
380 |
370 |
595 | ||||
|
040 |
180 |
241 |
279 |
70 |
295 |
360 |
430 |
390 |
625 | |||||||||||||
|
075 |
200 |
267 |
50 |
318 |
80 |
30 |
19 |
38 |
10 |
33 |
80 |
38 |
10 |
33 |
80 |
335 |
400 |
480 |
490 |
520 |
725 | |
|
765 | ||||||||||||||||||||||
|
150 |
225 |
356 |
56 |
356 |
42 |
12 |
37 |
110 |
42 |
12 |
37 |
110 |
435 |
455 |
540 |
690 |
960 | |||||
|
1000 | ||||||||||||||||||||||
|
220 |
250 |
349 |
70 |
406 |
90 |
35 |
24 |
― |
― |
― |
― |
48 |
14 |
42.5 |
490 |
630 |
620 |
― |
1025 | |||
|
1065 | ||||||||||||||||||||||
