行星减速机

XB系列钢球无级变速机规格型号的外形及安装尺寸

发布时间：2022-05-16 15:26:15　人气：

钢球无级变速器规格型号的外形及安装尺寸

1) XB系列B5型的外形及安装尺寸见表9.5-4。

2) XB系列B3型的外形及安装尺寸见表9.5-5。

3) 变速器配一级蜗轮减速机PC型的外形及安装尺寸见表9.5-6。

4) 变速器配一级蜗轮减速机Sh、S、X型的外形及安装尺寸见表9.5-7。

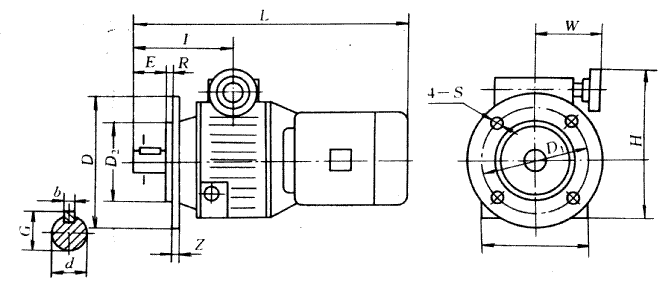

表9.5-4 XB××××××××B5型(有法兰端盖无地脚)外形及安装尺寸

XB系列钢球无级变速机规格型号的外形及安装尺寸(图1)

机座号	安装尺寸					输出轴尺寸				外形尺寸
机座号	D₁	D₂ (g6)	Z	R	S	d (k6)	h	G	E	D	B	I	W	H	L
100	215	180	15	4	15	19	6	22	35	250	165	125	110	210	425
112	215	180	15	4	15	24	8	28	50	250	165	150	120	225	425
132	265	230	16	4	15	24	8	28	50	300	190	155	140	280	480
160	300	250	16	5	19	28	8	32	50	350	230	170	170	320	565
180	300	250	16	5	19	32	10	36	55	350	230	180	190	360	600
200	350	300	22	5	19	38	10	42	55	400	230	190	210	390	640
225	400	350	22	5	8-φ19	42	12	46	70	450	280	220	230	420	765
250	500	450	24	5	8-φ19	55	16	60	100	550	320	275	280	480	815
280	500	450	24	5	8-φ19	55	16	60	100	550	350	290	310	540	1000
060	100	90	10	3.5	12	16	5	19	25	120	80	65	90	120	250

表9.5-5 XB××××××××B3型(无端盖法兰有地脚)和B3S型(双轴有地脚)外形安装尺寸
