XZWLD-□- XL□/□系列（立式基本型与摆线针轮减速机组合型）外形尺寸

发布时间：2022-05-16 15:27:21　人气：

XZWLD-□- XL□/□系列（立式基本型与摆线针轮减速机组合型）外形尺寸

XZWLD-□- XL□/□系列（立式基本型与摆线针轮减速机组合型）外形尺寸

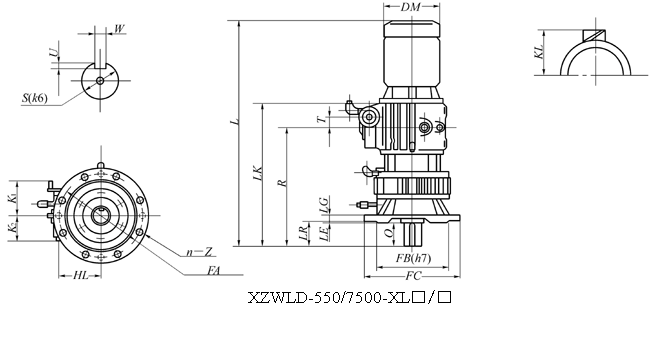

XLWLD-□-XL□/□系列外形及安装尺寸

规格型号	减速比	相配减速机型号	长			宽				输出端联接尺寸
规格型号	减速比	相配减速机型号	L	LK	R	K₁	K₂	DM	KL	FC	FB	FA	LR	LE	LG	n-Z
XZWLD-550-XL	11,17	×3	694	403	338	110	72	175	150	230	170	200	50	4	15	6-11
	23,29,35,43	×4	744	453	388	110	72	175	150	260	200	230	78	4	15	6-11
	59,71
XZWLD-750-XL	11,17,23,29	×4	777	481	397	123	86	175	150	260	200	230	78	4	15	6-11
XZWLD-750-XL	35,43,59,71
XZWLD-1500-XL	11,17,23	×5	927	556	479	175	117	195	160	340	270	310	91	4	20	6-15
XZWLD-1500-XL	29,35,54,59,71,87	×6	978	607	530	175	117	195	160	400	316	360	92	5	22	8-15
XZWLD-2200-XL	11,17	×5	1005	598	503	185	127	215	180	340	270	310	91	4	20	6-15
	23,29	×6	1063	656	561	185	127	215	180	400	316	360	92	5	22	8-15
	35,43,59,71,87	×7	1098	691	596	185	127	215	180	430	345	390	111	5	22	8-18
XZWLD-3000-XL	11,17,23	×6	1074	669	566	185	125	215	180	400	316	360	92	5	22	8-15
XZWLD-3000-XL	29,35,43,59,71,87	×7	1110	705	603	185	125	215	180	430	345	390	111	5	22	8-18
XZWLD-4000-XL	11,17	×6	1109	689	582	185	127	240	190	400	316	360	92	5	22	8-15
	23	×7	1142	722	615	185	127	240	190	430	345	390	111	5	22	8-18
	29,35,43,59,71,87	×8	1208	788	680	185	127	240	190	490	400	450	121.5	6	30	12-18
XZWLD-5500-XL	11	×6	1280	885	626	241	162	275	210	400	316	360	42	5	22	8-15
	17	×7	1321	926	667	241	162	275	210	430	345	390	111	5	22	8-18
	23,29,35,43,59,71,87	×8	1385	990	731	241	162	275	210	490	400	450	121.5	6	30	12-18
XZWLD-7500-XL	11,17,23,29,35,43, 59,71,87	×8	1494	1059	753	238	157	275	210	490	400	450	121.5	6	30	12-18

规格型号	减速比	相配减速机型号	手轮尺寸			输出轴端尺寸			重量/kg	油量/L
规格型号	减速比	相配减速机型号	T	HS×HQ	HL	Q	S	W×U	重量/kg	变速部	减速部
XZWLD-550-XL	11,17	×3	26	10×15	115	43	35	10×5	69
	23,29,35,43	×4	26	10×15	115	58	45	14×5.5	80	1,0
	59,71
XZWLD-750-XL	11,17,23,29	×4	27	10×15	114	58	45	14×5.5	84
XZWLD-750-XL	35,43,59,71									1,9
XZWLD-1500-XL	11,17,23	×5	40.5	12×20	147	74	55	16×6	145
XZWLD-1500-XL	29,35,54,59,71,87	×6	40.5	12×20	147	80	65	18×7	183	2,7
XZWLD-2200-XL	11,17	×5	40.5	12×20	171	74	55	16×6	185
	23,29	×6	40.5	12×20	171	80	65	18×7	225	4,8
	35,43,59,71,87	×7	40.5	12×20	171	100	80	22×9	272
XZWLD-3000-XL	11,17,23	×6	40.5	12×20	179	89	65	18×7	233	5,4
XZWLD-3000-XL	29,35,43,59,71,87	×7	40.5	12×20	179	100	80	22×9	280
XZWLD-4000-XL	11,17	×6	40.5	12×20	185	89	65	18×7	268
	23	×7	40.5	12×20	185	100	80	22×9	315	5,5
	29,35,43,59,71,87	×8	40.5	12×20	185	110	90	25×7	395
XZWLD-5500-XL	11	×6	60	25×32	220	89	65	18×7	413
	17	×7	60	25×32	220	100	80	22×9	460	8,0
	23,29,35,43,59,71,87	×8	60	25×32	220	110	90	25×9	540
XZWLD-7500-XL	11,17,23,29,35,43, 59,71,87	×8	60	25×32	249	110	90	25×9	560	8,8
