GPZH系列钢对钢锥盘环盘机械无级变速机基本结构和工作原理

发布时间：2022-05-16 15:28:39　人气：

基本结构和工作原理

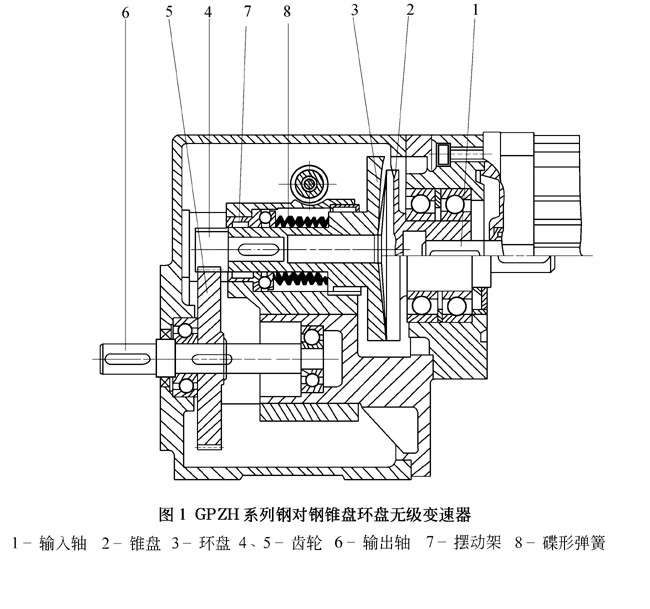

钢对钢锥盘环盘无级变速器的结构如下图所示。图中输入轴1的转速通过锥盘2传递到环盘3上，通过齿轮4和齿轮5由输出轴6输出。通过摆动架7的摆动，调节锥盘2和环盘3之间的接触半径，使输出轴6的转速得到调节。锥盘2和环盘3之间所需的压力由碟形弹簧8来保证。

GPZH系列钢对钢锥盘环盘机械无级变速机基本结构和工作原理(图1)
