基本型立式系列型号的外形及安装尺寸

基本型立式系列型号的外形及安装尺寸(图1)

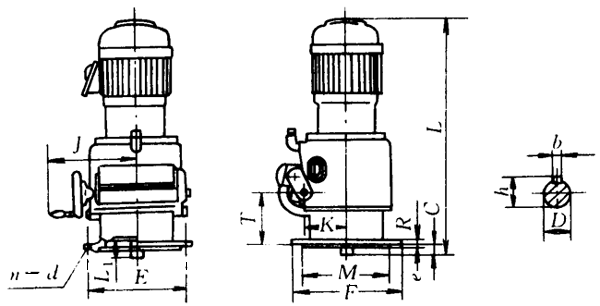

基本型立式电动机直联型变速器安装及外形尺寸（mm）

机型号	输入功率/kw	E	M	n	d	e	c	D	b	h	L₁	F	T	J	K	R	L
0	0.2	200	170	6	11	5	5	19	6	21.5	35	225	91	150	98	12	410
	0.4																435
1	0.4	260	225	6	14	5	48	20	6	22.5	40	290	92	150	108	14	577
	0.75																587
	1.5																637
2	1.5	315	280	6	14	5	34	28	8	31.0	62	350	173	250	140	15	765
	2.2																810
	4																830
3	4	410	370	6	18	6	43	40	12	43.0	70	450	169	300	170	21	867
	5.5																922
4	5.5	440	400	6	22	5	65	45	14	48.5	90	485	227	300	212	22	1100
	7.5																1140
	11																1225
5	11	510	460	8	18	8	70	50	14	53.5	100	550	228	300	265	25	1293
	15																1358
6	15	590	520	8	22	10	85	55	16	59.0	120	650	257	340	325	30	1509
	22																1574
	30																1644
