U34F型的外形及安装尺寸（JB/T6951-93）

发布时间：2022-05-16 15:47:28　人气：

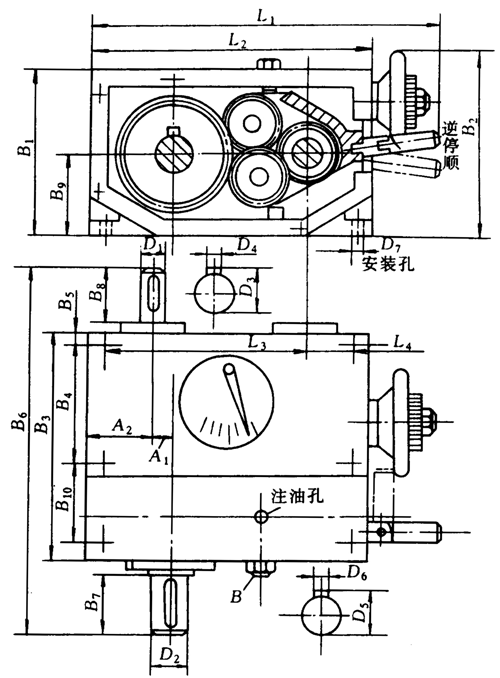

U34F型的外形及安装尺寸（mm）

型号	L₁	L₂	L₃	L₄	B₁	B₂	B₃	B₄	B₅	B₆	B₇	B₈	B₉	A₁	A₂	D₁(h8)
U34F-1.5	450	334	304	15	198	225	270	146	12	420	65	52	100	19	77	25
U34F-3	579	500	462	19	260	295	371	196	16	578	95	80	135	85	100	35

型号	D₂(h9)	D₃	D₄(h9)	D₅	D₆(h9)	D₇	配用螺钉	B₁₀	H₅
U34F-1.5	40	28	8	43	10	6-11	M8	80	15
U34F-3	52	38	10	59	16	6-13	M10	110	20

U34F型在U34单机型变速器上装了一个齿轮箱，即U34F-1.5及U34F-3，使原出轴的转速与现出轴转速的变速比对U34-3型为1：2，U34-1.5型为1：3，提高了40转以下低速效率。另外齿轮箱出轴可任意选择顺时针或逆时针传动，或出轴转速为零，解决了原来出轴只能朝一个方向转的矛盾，并不减低其效率，性能稳定。出轴转动方向选好后拧紧螺母B。齿轮箱有正反向选择。
