电动滚筒

YZ型油冷、油浸式摆线针轮电动滚筒的外形安装尺寸

发布时间：2022-05-17 14:11:02　人气：

YZ型油冷、油浸式摆线针轮电动滚筒的外形安装尺寸

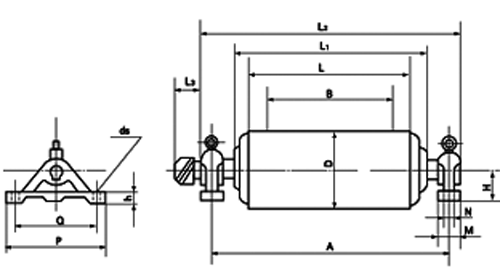

YZ型油冷、油浸式摆线针轮电动滚筒的外形安装尺寸(图1)

D	B	A	L	L₁	L₂	H	M	N	P	Q	ds	h	L₃
315 (320)	500	850	600	≤732	940	120	90	-	340	280	27	35	95
	650	1000	750	≤882	1090
	800	1300	950	≤1032	1390
400	500	850	600	≤744	940	120	90	_	340	280	27	35	95
	650	1000	750	≤894	1090
	800	1300	950	≤1044	1390
500	500	850	600/620	≤748	960	100	07	_	340	280	27	35	115
	650	1000	750	≤900	1120	120	90
	800	1300	950	≤1100	1420	120	90
630	650	1000	750	≤868	1120	120	90	_	340	280	27	35	≤140
	800	1300	950	≤1068	1430	140	130	80	400	330	27	35
	1000	1500	1150	≤1268	1630	140	130	80	400	330	27	35
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
800	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
1000	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
