JTR系列斜齿轮减速电机特点及形式代号

发布时间：2022-05-17 14:31:29　人气：

JTR系列斜齿轮减速电机特点：

JTR系列斜齿轮减速电机安装尺寸与德国SEW公司R和RX系列相同。整机结构紧凑、能耗低，承载能力高。齿轮箱采用优质钢性铸铁。齿轮采用优质低碳合金钢经渗碳淬火磨齿工艺制造。

该系列齿轮电机可按用户需要分别配置制动电机、变频电机和辊道电机等作为驱动电机。本资料中所列外形尺寸是指以Y系列三相异步电动机作为驱动电机的配置。以其他电机作为驱动电机时，齿轮箱部分的外形尺寸不变。

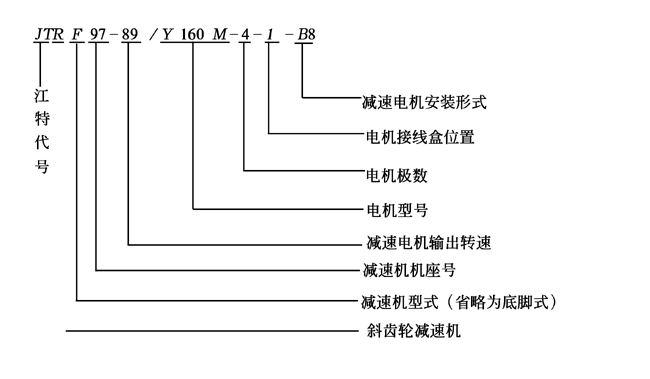

JTR系列斜齿轮减速电机形式代号： JTR系列斜齿轮减速电机特点及形式代号(图1)

联接代号形式：

JTR―底脚安装、轴伸式联接

JTRF―法兰安装、轴伸式联接

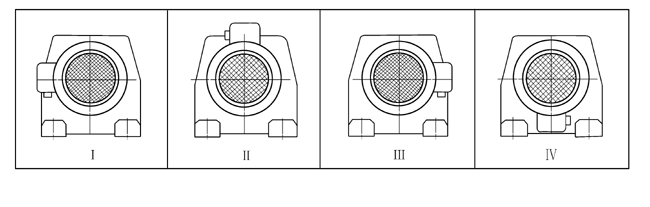

电机接线盒位置：
