减速电机

SKA100-SKA212轴装式空心轴输出斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸

发布时间：2022-05-17 14:42:38　人气：

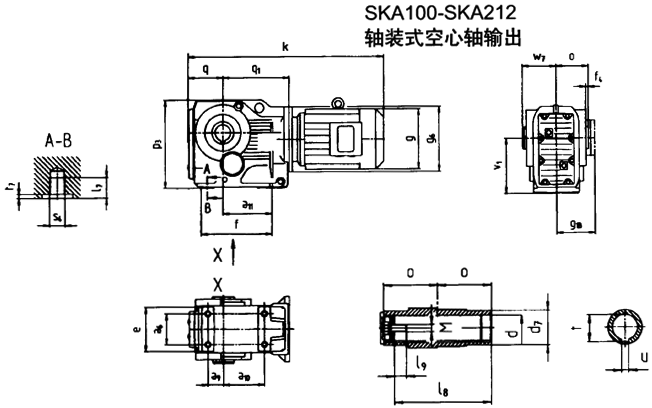

SKA100-SKA212轴装式空心轴输出斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸(图1)

型号		a₆ a₉	a₁₀ a₁₁	e t	f₄	g	g_1B	g₆	k	l₇ o	p₃ q	q₁ s₄ t₇	v₁ w₇	d d₇	l₈ l₉	t u	M
SKA100	Y63	60 35	82 97	95 147	2.5	130	100	120	472	20 60	164 71	139 M10 4	100 63	30 45	105 17	33.3 8	M10
	Y71					145	120		490
	Y80					175	150		495
	Y90					195	160		532
	Y100					212	180		561
SKA112	Y63	70 40	100 115	104 170	3	130	100	160	505	20 75	185 77	166 M10 4	112 78	35 50	132 22	38.3 10	M12
	Y71					145	120		523
	Y80					175	150		529
	Y90					195	160		565
	Y100					212	180		594
SKA140	Y63	88 42	110 125	124 182	3.5	130	100	160	535	25 90	226 94	179 M12 5	140 94	40 55	156 29	43.3 12	M16
	Y71					145	120		553
	Y80					175	150		558
	Y90					195	160		595
	Y100					212	180		624
	Y112M					240	190		644
	Y132S					275	210		699
SKA180	Y63	102 48	122 139	146 204	4	130	100	200	573	32 105	286 109	202 M16 6	180 108	50 70	183 32	53.8 14	M16
	Y71					145	120		591
	Y80					175	150		596
	Y90					195	160		633
	Y100					212	180		662
	Y112M					240	190		682
	Y132S					275	250		737
	Y132M					275	250		777
	Y160M					335	265		836
SKA212	Y80	118 65	160 190	170 275	4	175	150	250	674	32 120	338 132	257 M16 6	212 123	60 85	210 36	64.4 18	M20
	Y90					195	160		711
	Y100					212	180		740
	Y112M					240	190		760
	Y132S					275	210		815
	Y132M					275	210		855
	Y160M					335	265		914
	Y160L					335	265		959
	Y180					380	285		1019
