减速电机

SKF100-SKF212法兰式斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸

发布时间：2022-05-17 14:42:49　人气：

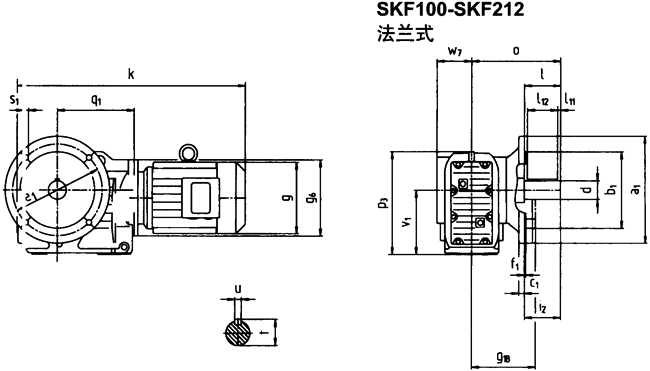

SKF100-SKF212法兰式斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸(图1)

型号		a₁	b₁	c₁	e₁	f₁	g	g_1B	g₆	i₂	k	o p₃	q₁ s₁	v₁ w₇	d	l	l₁₁ l₁₂	t u
SKF100	Y63	160	110	10	130	3.5	130	100	120	50	472	134 164	139 9	100 57.5	25	50	5 40	28 8
	Y71						145	120			490
	Y80						175	150			495
	Y90						195	160			532
	Y100						212	180			561
SKF112	Y63	200	130	12	165	3.5	130	100	120	60	505	160 185	162 11	112 72	30	60	3.5 50	33 8
	Y71						145	120			528
	Y80						175	150			528
	Y90						195	160			565
	Y100						212	180			594
SKF140	Y63	250	180	15	215	4	130	100	160	80	535	193 226	179 13.5	140 86.5	40	80	5 70	43 12
	Y71						145	120			553
	Y80						175	150			558
	Y90						195	160			595
	Y100						212	180			624
	Y112M						240	190			644
	Y132S						275	210			699
SKF180	Y63	300	230	16	265	4	130	100	200	100	573	242 286	202 13.5	180 101	50	100	10 80	53.5 14
	Y71						145	120			591
	Y80						175	150			596
	Y90						195	160			633
	Y100						212	180			662
	Y112M						240	190			682
	Y132S						275	210			737
	Y132M						275	210			777
	Y160M						335	265			836
SKF212	Y80	350	250	18	300	5	175	150	250	120	674	270 338	257 17.5		60	120	5 110	64 18
	Y90						195	160			711
	Y100						212	180			740
	Y112M						240	190			760
	Y132S						275	210			815
	Y132M						275	210			855
	Y160M						335	265			914
	Y160L						335	265			959
	Y180						380	285			1019
