减速电机

SKD100-SKD212底脚式安装斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸

发布时间：2022-05-17 14:42:59　人气：

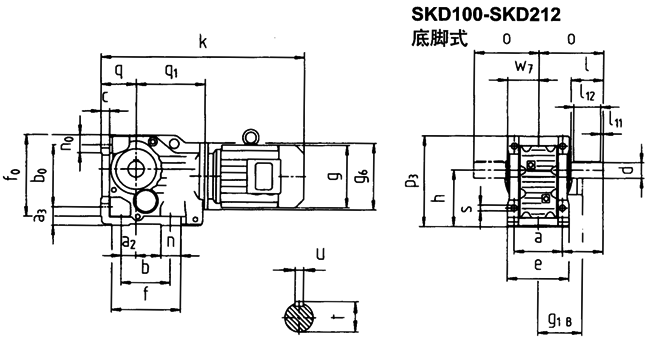

SKD100-SKD212底脚式安装斜齿轮―蜗旋伞齿轮减速电机外形及安装尺寸(图1)

型号		a a₂	a₃ _b _b0	c e	f f₀	g	g_1B	g₆ h	i	k	n n₀	0 p₃	q q₁	s w₇	d l	l₁₁ l₁₂	t u
SKD100	Y63	100 28	32 110 115	16 120	143 150	130	100	120 100	60	464	38 36	110 164	63 139	11 60	25 50	5 40	28 8
	Y71					145	120			482
	Y80					175	150			487
	Y90					195	160			524
	Y100					212	180			553
SKD112	Y63	120 35	37 130 130	18 145	162 170	130	100	160 112	75	499	35 37	135 186	71 166	11 72.5	30 60	3.5 50	33 8
	Y71					145	120			517
	Y80					175	150			522
	Y90					195	160			555
	Y100					212	180			606
SKD140	Y63	140 30	45 120 160	24 170	170 203	130	100	160 140	10	531	55 43	171 228	90 179	13.5 86.5	40 80	5 70	43 12
	Y71					145	120			545
	Y80					175	150			554
	Y90					195	160			591
	Y100					212	180			620
	Y112M					240	190			640
	Y132S					275	210			695
SKD180	Y63	165 40	55 150 200	27 200	208 263	130	100	200 180	123.5	576	55 55	206 288	112 202	17.5 101	50 100	10 80	53.5 14
	Y71					145	120			595
	Y80					175	150			594
	Y90					195	160			636
	Y100					212	180			665
	Y112M					240	190			685
	Y132S					275	210			740
	Y132M					275	210			780
	Y160M					335	265			839
SKD212	Y80	180 55	70 180 233	32 230	260 305	175	150	250 212	150	674	75 67	240 340	132 257	22 116	60 120	5 110	64 18
	Y90					195	160			711
	Y100					212	180			740
	Y112M					240	190			760
	Y132S					275	210			815
	Y132M					275	210			855
	Y160M					335	265			914
	Y160L					335	265			959
	Y180					380	285			1015
