减速电机

QVU14、QVU43、QVU25+VU2、QVU25+VU8、QVU43+VU8、QVU43v+VU8系列齿轮减速三相异步电动机凸缘安装外形及其安装尺寸

发布时间:2022-05-17 14:45:31 人气:

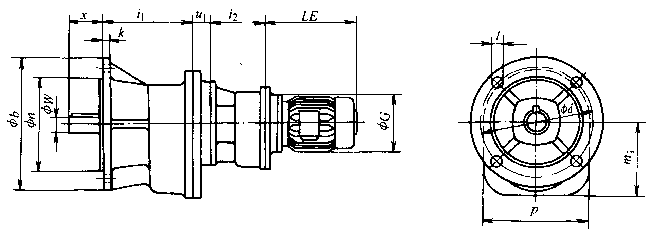

QVU14、QVU43、QVU25+VU2、QVU25+VU8、QVU43+VU8、QVU43v+VU8系列齿轮减速三相异步电动机凸缘安装外形及其安装尺寸(图1)

QVU14~QVU43凸缘安装外形尺寸图 (单位:mm)
机座号
b
d
i1
i2
k
n
l
m1
p
W
x
U1
QVU14+VU2
250
215
177
102
14
180
14
143
200
30
60
50
QVU25+VU2
250
215
215
102
15
180
18
167
212
40
70
50
QVU25+VU8
250
215
215
116
15
180
18
167
212
40
70
60
QVU43+VU8
300
265
261
116
18
230
18
197
250
50
80
60
QVU43v+VU8
300
265
261
116
18
230
18
197
250
60
100
60
