减速电机

G3系列斜齿轮减速机法兰安装形式

发布时间：2022-05-18 15:10:10　人气：

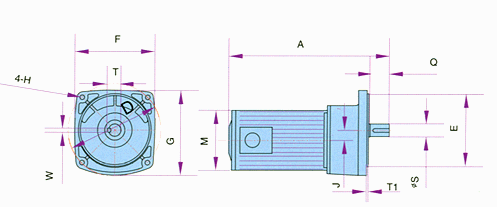

G3系列斜齿轮减速机法兰安装形式(图1)

功率 Kw	型号 G3FM-	减速比 i	实际输出转速 r/min	A		主要外型及安装尺寸
功率 Kw	型号 G3FM-	减速比 i	实际输出转速 r/min	标准型	制动型	D	E	F	G	J	M	H	Q	S	W	T	T1
0.1	18	5,10,15,20,25,30,40,50	280,138,95,70,55,45,35,28	236	276	170	145	154	157	16.5	114.5	11	27	18	6	20.5	4
0.1	22	60,80,100,120,160,200	23,17,14,11,8,7	262	299	185	148	164	171.5	19	114.5	11	35	22	6	24.5	4
0.2	18	5,10,15,20,25	281,144,92,69,57	267	284	170	145	154	161	16.5	135	11	27	18	6	20.5	4
	22	30,40,50,60,80,100	45,34,28,23,18,14	293	310	185	148	164	171.5	19	135	11	35	22	6	24.5	4
	28	100,120,160,200	14,11,8,7	306	323	215	170	186	198.5	23.5	135	11	40	28	8	31	4
0.4	22	5,10,15,20,25	269,144,91,72,57	314	333.5	185	148	164	171.5	19	141	11	35	22	6	24.5	4
	28	30,40,50,60,80,100	46,35,27,24,17,14	330	349.5	215	170	186	198.5	23.5	141	11	40	28	8	31	4
	32	100,120,160,200	14,11,8,7	394	368.5	250	180	215	234	28.5	141	13	50	32	10	35	4
0.75	28	5,10,15,20,25	275,132,93,70,57	350.0	357.5	215	170	186	198.5	23.5	162	11	40	28	8	31	4
0.75	32	30,40,50,60,80,100	45,34,28,24,17,14	379.5	387.5	250	180	215	234	28.5	162	13	50	32	10	35	4
1.5	32	5,10,15,20,25	277,140,91,72,56	420.5	441	250	180	215	234	28.5	186	13	50	32	10	35	4
