减速电机

G系列封闭式齿轮减速机外形尺寸

发布时间：2022-05-18 15:24:48　人气：

法兰式外形安装尺寸

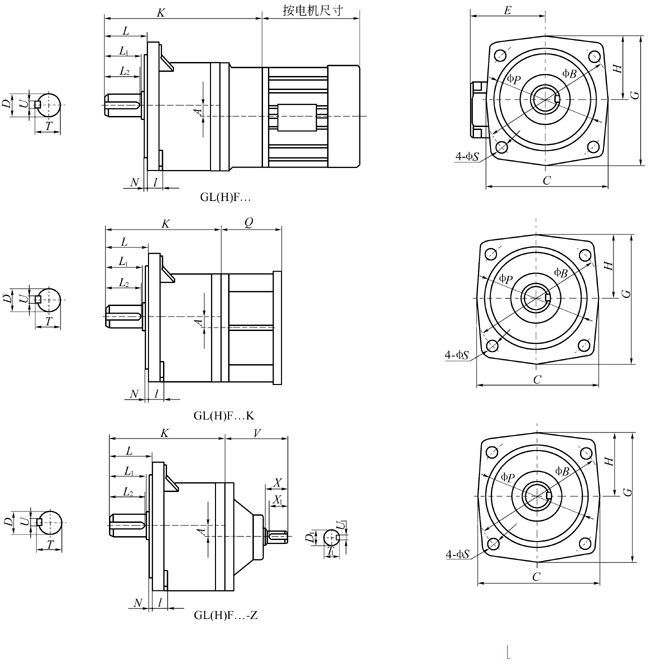

G系列封闭式齿轮减速机外形尺寸(图1)

机型号	装配电机机型	安装尺寸						轴伸尺寸										外形尺寸						重量
机型号	装配电机机型	A	B	P	H	S	Z	L₁	L₂	D(h6)	U	T	D₁(h6)	x	x₁	U₁	T₁	V	K	G	W	G	I	kg
18	63	16.5	40	110	85	9	45	30	25	18	6	20.5	14	25	22	5	16		105	130	134	64	10	7.5
22	63、71	18	65	130	90	11	55	40	35	22	6	24.5	14	25	22	5	16		125	140	154	90	12	10
28	71、80	22	90	140	110	11	65	45	40	28	8	31	16	30	25	5	18		142	165	170	120	16	15
32	80、90	27	130	170	130	13	70	55	50	32	10	35	19	30	25	6	21.5		167	198	203	164	18	32
40	90、100	32．5	150	210	150	18	93	65	60	40	12	43	24	35	30	8	27	125	195	227	255	200	20	45
50	100、112	40	160	230	170	18	105	75	70	50	14	53．5	35	50	45	10	38	125	227	267	285	210	25	73

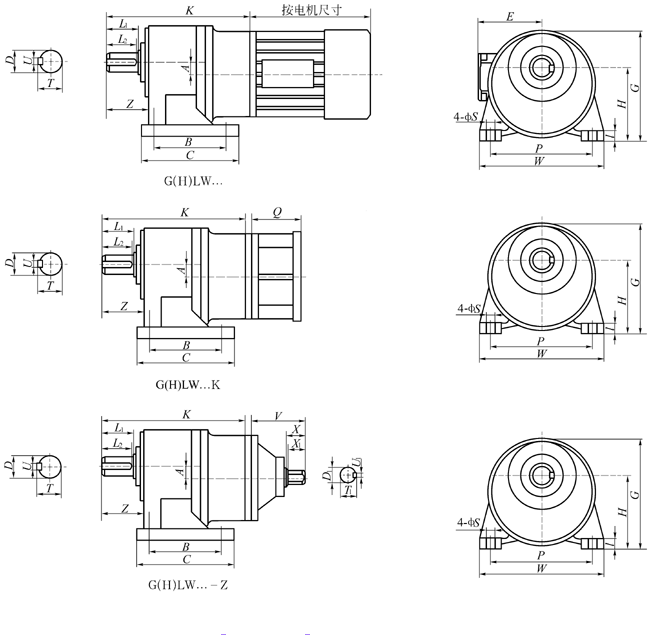

G系列封闭式齿轮减速机外形尺寸(图2)

机型号	装配电机机型	安装尺寸						轴伸尺寸										外形尺寸						重量
机型号	装配电机机型	A	B	P（h7）	H	S	N	L₁	L₂	D(h6)	U	T	D₁(h6)	x	x₁	U₁	T₁	V	K	G	W	G	I	kg
18	63	16.5	170	145	80.5	9	3	30	25	18	6	20.5	14	25	22	5	16		105	158	33	154	12	7.5
22	36、71	18	185	148	79.5	11	4	40	35	22	6	24.5	14	25	22	5	16		125	165	44	165	12	10
28	71、80	22	215	170	94	11	4	45	40	28	8	31	16	30	25	5	18		142	193	49	186	16	15
32	80、90	27	250	180	108	13	4	55	50	32	10	35	19	30	25	6	21.5		167	230	59	213	18	32
40	90、100	32．5	310	231	300	18	5	65	60	40	12	43	24	35	30	8	27	125	195	283	70	262	20	45
50	100、112	40	360	270	150	18	5	75	70	50	14	53.5	35	50	45	10	38	125	227	331	80	302	25	73

法兰式外形安装尺寸

G系列封闭式齿轮减速机外形尺寸(图3)

机型号	装配电机机型	安装尺寸						轴伸尺寸										外形尺寸					重量
机型号	装配电机机型	A	B	P（h7）	H	S	N	L₁	L₂	D(h6)	U	T	D₁(h6)	x	x₁	U₁	T₁	V	K	G	W	G	I	kg
18/28	63	5.5	90	140	110	11	65	45	40	28	8	31	16	30	25	5	18		214	165	170	120	16	20
22/32	63、71	9	130	170	130	13	70	55	50	32	10	35	19	30	25	6	21.5		248	198	203	164	18	40
28/40	71、80	10.5	150	210	150	18	93	65	60	40	12	43	24	35	30	8	27		288	227	255	200	20	62
32/50	80、90	13	160	230	170	18	105	75	70	50	14	54	35	50	45	10	38		335	267	285	210	25	100

双组立式底脚外形安装尺寸

G系列封闭式齿轮减速机外形尺寸(图4)

机型号	装配电机机型	安装尺寸						轴伸尺寸										外形尺寸					重量
机型号	装配电机机型	A	B	P（h7）	H	S	N	L₁	L₂	D(h6)	U	T	D₁(h6)	x	x₁	U₁	T₁	V	K	G	W	G	I	kg
18/28	63	5.5	215	170	94	11	4	45	40	28	8	31	16	30	25	5	18		214	193	49	186	16	20
22/32	63、71	9	250	180	108	13	4	55	50	32	10	35	19	30	25	6	21．5		248	230	50	213	18	40
28/40	71、80	10.5	310	230	130	18	5	65	60	40	12	43	24	35	30	8	27		288	283	70	262	20	62
32/50	80、90	13	360	270	150	18	5	75	70	50	14	53．5	35	50	45	10	38		335	331	80	302	25	100
