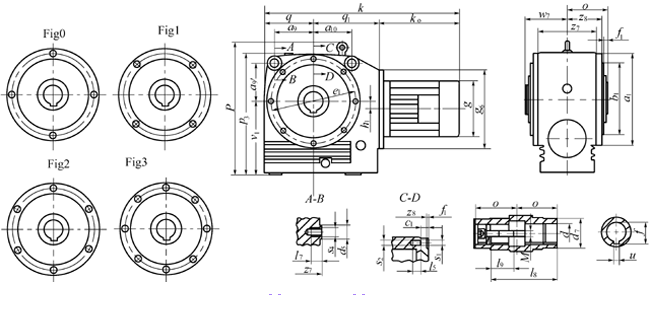

WF142、WF152、WF162、WF172、WF182、WF192法兰安装斜齿轮蜗轮蜗杆减速机安装尺寸

发布时间：2022-05-18 15:31:34　人气：

WF142、WF152、WF162、WF172、WF182、WF192法兰安装斜齿轮蜗轮蜗杆减速机安装尺寸(图1)

型号	电机功率（kW）	尺寸
		a1	e1	g	h1	k0	k	O	p3	q1	s1	v1	w7	d(h6)	t	l	u	b1(h7)	f1
WF142	0.18	φ160	φ130	φ130	4	227	412	156	183	102	φ9	100	64	φ25	28	50	8	φ110	3.5
	0.25			φ145		245	430
	0.37
	0.55			φ175		250	435
	0.75
	1.1			φ195		265	450
WF152	0.25	φ200	φ165	φ145	11	245	448	167	210	112	φ11	112	64	φ30	33	60	8	φ130	3.5
	0.37
	0.55			φ175		250	453
	0.75
	1.1			φ195		265	468
	1.5					290	493
WF162	0.37	φ200	φ165	φ145	17.9	245	488	206	257	135	φ11	145	88	φ35	38	70	10	φ130	3.5
	0.55			φ175		250	493
	0.75
	1.1			φ195		265	508
	1.5					290	533
	2.2			φ215		320	563
	3
WF172	0.75	φ250	φ215	φ175	26.2	250	564	249	321	182	φ14	180	102	φ45	48.5	90	14	φ180	4
	1.1			φ195		265	579
	1.5					290	604
	2.2			φ215		320	634
	3
	4			φ240		340	654
	5.5			φ275		395	709
WF182	1.5	φ350	φ300	φ195	36	290	647	294	380	205	φ18	232	115	φ60	64	115	18	φ250	5
	2.2			φ215		320	677
	3
	4			φ240		340	697
	5.5			φ275		395	752
	7.5					435	792
WF192	2.2	φ450	φ400	φ215	50	320	767	346	490	245	φ17	285	136	φ70	75	140	20	φ350	5
	3
	4			φ240		340	787
	5.5			φ275		395	842
	7.5					435	882
	11			φ335		495	942
	15					540	987

注：①上表中k、k0、g的尺寸，系指配Y系列电机尺寸，如配其它类型电机，k、k0、g应做相应变化

②上表中安装尺寸确保，其它尺寸仅供参考。
