ZZ行星齿轮减速机特点及其标记示例JB/T9043.2-1999

发布时间：2022-05-08 16:41:06　人气：

ZZ行星齿轮减速机

(JB/T9043.2-1999，替代ZBJ19020-89)

ZZ行星齿轮减速机适用于矿山、冶金、水泥、轻化、能源、建材、起重运输等行业的机械设备中。

(1) 标记与示例

减速机分单级传动(ZZD)、二级传动(ZZL)、三级传动(ZZS)、单级派生传动(ZZDP)和两级派生传动(ZZLP)几种型式。两个派生系列各有1~4种装配型式。

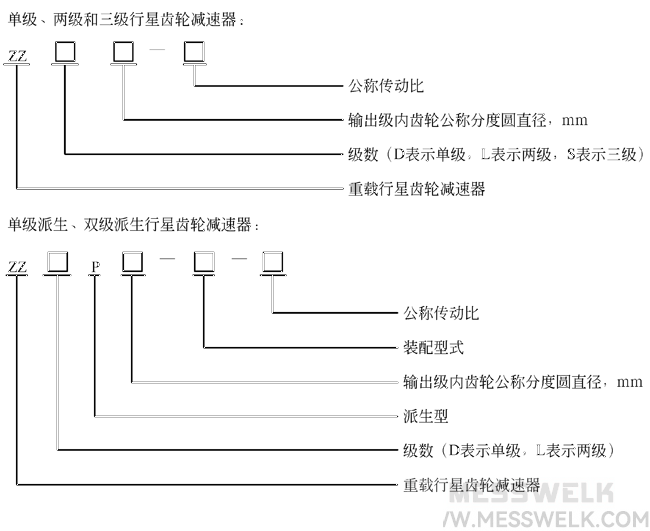

1)标记方法

2) 示例

1低速级内齿圈分度圆直径为1000mm，二级减速，公称传动比i=20的行星齿轮减速机表示为：

ZZL1000-20 JB/T9043.2-1999

2低速级内齿圈分度圆直径为1000mm，单级派生型，公称传动比i=11.2，第2种装配型式的行星齿轮减速机表示为：

ZZDP1000-Ⅱ-11.2 JB/T9043.2-1999
