JRTS斜齿轮――蜗轮蜗杆减速电机安装尺寸（JRTS..AM..）

发布时间：2022-05-18 15:45:30　人气：

JRTS...AM...

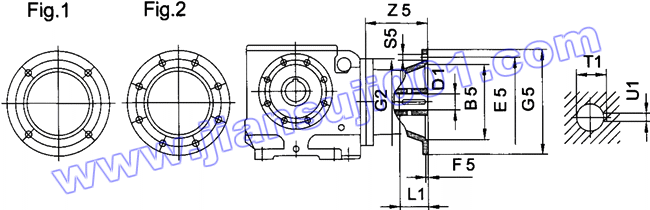

JRTS斜齿轮――蜗轮蜗杆减速电机安装尺寸（JRTS..AM..）(图1)

		Fig	B5	E5	F5	G2	G5	S5M10	Z5	D1	L1	T1	U1
JRTS37 JRTS47 JRTS57	AM63	1	95	115	3.5	120	140	M8	72	11	23	12.8	4
	AM71¹⁾		110	130			160			14	30	16.3	5
	AM80¹⁾		130	165	4.5		200	M10	106	19	40	21.8	6
	AM90¹⁾									24	50	27.3	8
JRTS67	AM63	1	95	115	3.5	160	140	M8	66	11	23	12.8	4
	AM71		110	130			160			14	30	16.3	5
	AM80		130	165	4.5		200	M10	99	19	40	21.8	6
	AM90									24	50	27.3	8
	AM100¹⁾		180	215	5		250	M12	134	28	60	31.3	8
	AM112¹⁾
JRTS77	AM63	1	95	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71		110	130			160			14	30	16.3	5
	AM80		130	165	4.5		200	M10	92	19	40	21.8	6
	AM90									24	50	27.3	8
	AM100¹⁾		180	215	5		250	M12	126	28	60	31.3	8
	AM112¹⁾
	AM132S¹⁾		230	265	5		300		179	38	80	41.3	10
	AM132M¹⁾
	AM132ML¹⁾
JRTS87	AM80	1	130	165	4.5	250	200	M10	M	19	40	21.8	6
	AM90									24	50	27.3	8
	AM100		180	215	5		250	M12	121	28	60	31.3	8
	AM112
	AM132S		230	265			300		174	38	80	41.3	10
	AM132M
	AM132ML
	AM160¹⁾		250	300	6		350	M16	232	42	110	45.3	12
	AM180¹⁾									48		51.8	14
JRTS97	AM100	1	180	215	5	300	250	M12	116	28	60	31.3	8
	AM112
	AM132S		230	265			300		169	38	80	41.3	10
	AM132M
	AM132ML
	AM160		250	300	6		350	M16	227	42	110	45.3	12
	AM180									48		51.8	14
	AM200		300	350	7		400		268	55		59.3	16
	AM225¹⁾	2	350	400			450		283	60	140	64.4	18

1）如果安装在R系列脚安装方式的减速机上，请检查尺寸G5/2，它可能已突出安装平面。
