减速电机

NRF17、NRF27、NRF37、NRF47、NRF57、NRF67、NRF77、NRF87、NRF97、NRF107、NRF137、NRF147、NRF167、系列斜齿轮减速安装尺寸

发布时间：2022-05-18 15:49:22　人气：

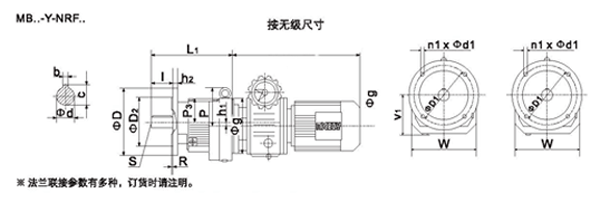

NRF17、NRF27、NRF37、NRF47、NRF57、NRF67、NRF77、NRF87、NRF97、NRF107、NRF137、NRF147、NRF167、系列斜齿轮减速安装尺寸(图1)

型号	安装尺寸																						外形尺寸
	D			D₁			D₂			R			n₁			d₁			H₂			h1	V1	W	P₃	L₁	P
	1	2	3	1	2	3	1(j6)	2(j6)	3(j6)	1	2	3	1	2	3	1	2	3	1	2	3	h1	V1	W	P₃	L₁	P
NRF17	120	140		100	115		80	95		3	3		4	4		6.5	8.5		8	9		0	76	130	59	215	0
NRF27		140	160		115	130		95	110		3	3.5		4	4		8.5	8.5		9	10	4.5	92	142	57	199
NRF37		160	200		130	165		110	130		3.5	3.5		4	4		9	11		10	12	10.1	94	161	61	207
NRF47		160	200		130	165		110	130		3.5	3.5		4	4		9	11		10	12	14	118	178	72	235
NRF57		200	250		165	215		130	180		3.5	4		4	4		11	13.5		12	15	11.2	121	202	72	257
NRF67	200	250		165	215		130	180		3.5	4		4	4		11	13.5		12	15		20.7	134	215	82	280	113
NRF77	250	300		215	265		180	230		4	4		4	4		13.5	13.5		15	16		15.9	144	235	88	300	129
NRF87	300	350		265	300		230	250		4	5		4	4		13.5	17.5		16	18		12.6	184	297	115	372	165
NRF97	350	450		300	400		250	350		5	5		4	8		17.5	17.5		18	22		10.2	230	348	144	440	193
NRF107	350	450		300	400		250	350		5	5		4	8		17.5	17.5		20	22		20.4	255	409	158	495	224
NRF137	450	550		400	500		350	450		5	5		8	8		17.5	17.5		22	25		25.1	320	458	180	589	247
NRF147	450	550		400	500		350	450		5	5		8	8		17.5	17.5		22	25		33.4	361	540	210	695	285
NRF167	550	660		500	600		450	550		5	6		8	8		17.5	22		25	28		59.9	430	670	250	790	324
轴伸尺寸同一表
