减速电机

WK系列弧齿锥齿轮硬齿面减速机安装尺寸(WKAB47-WKAB157)

发布时间:2022-05-18 15:50:56 人气:

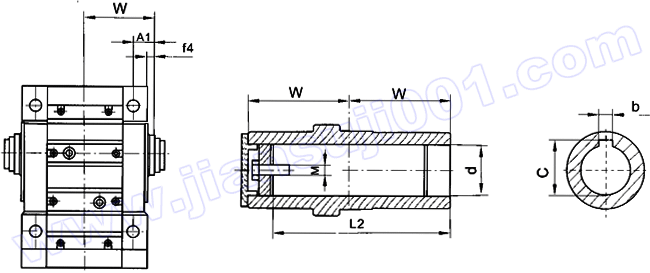

WK系列弧齿锥齿轮硬齿面减速机安装尺寸(WKAB47-WKAB157)(图1)
型号
W
f4
A1
M
d
c
b
L2
WKAB47
75
2.5
15
M12
35H7
38.3
10
130
WKAB57
83
3
18
M16
40H7
43.3
12
142
WKAB67
90
3.5
20
M16
40H7
43.3
12
156
WKAB77
105
4
22.5
M20
50H7
53.8
14
183
WKAB87
120
4
30
M20
60H7
64.4
18
210
WKAB97
150
4
30
M24
70H7
74.9
20
270
WKAB107
175
2.5
40
90H7
95.4
25
310
WKAB127
同WKA
WKAB157
同WKA
注:其它尺寸请参见WK机型
