HZL、HZDL型垂直出轴混合少齿差行星齿轮减速机型式及主要尺寸

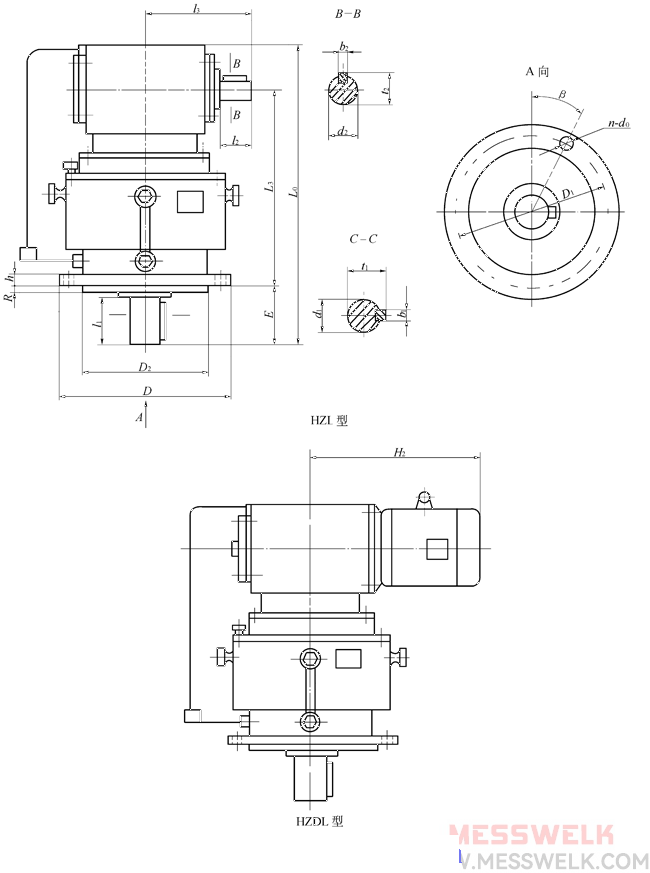

HZL16、HZDL16、HZL18、HZDL18、HZL20、HZDL20、HZL22、HZDL22、HZL25、HZDL25、HZL28、HZDL28、HZL31、HZDL31、HZL35、HZDL35、HZL40、HZDL40、HZL45、HZDL45、HZL50、HZDL50、HZL56、HZDL56型垂直出轴混合少齿差行星齿轮减速机型式及主要尺寸JB/T7344-1994(图1)

HZL、HZDL型减速机主要尺寸 /mm

规格	安装尺寸												输出轴				输入轴				外形尺寸
规格	D	D₁	D₂	L₃	L₂	ι₃	E	h	R	β	n	d₀	d₁ (m6)	ι₁	b₁	t₁	d₂ (m6)	ι₂	b₂	t₂	L	L₀	H	H₂
16	300	265	230	472	460	234	109	22	4	22.5°	8	14	60	105	18	64	35	58	10	38	715	727	472	576
18	350	300	250	527	515	234	110	24	5	22.5°	8	18	65	105	18	64	35	58	10	38	770	782	527	616
20	400	350	300	594	537	234	110	26	5	22.5°	8	18	70	105	20	74.5	35	58	10	38	792	804	594	616
22	450	400	350	660	648	308	136	26	6	22.5°	8	18	80	130	22	85	40	82	12	43	953	965	660	771
25	500	450	400	724	708	308	136	30	6	15°	12	22	95	130	25	100	40	82	12	43	1013	1029	724	811
28	550	500	450	828	812	389	173	35	8	15°	12	22	110	165	28	116	60	105	18	64	1202	1218	828	954
31	650	590	530	865	847	389	175	40	10	15°	12	26	120	165	32	127	60	105	18	64	1237	1255	865	994
35	750	670	600	939	921	389	210	45	10	15°	12	32	140	200	36	148	60	105	18	64	1346	1364	939	994
40	850	760	670	907	889	450	250	50	10	15°	12	32	160	240	40	169	70	105	20	74.5	1404	1422	907	1260
45	950	850	750	1082	1064	450	250	55	10	15°	12	32	180	240	45	190	70	105	20	74.5	1579	1597	1082	1260
50	1050	950	850	1203	1185	540	290	60	10	15°	12	32	200	280	45	210	80	130	22	85	1740	1758	1203	1325
56	1150	1050	950	1307	1289	540	290	65	10	15°	12	32	220	280	50	231	80	130	22	85	1844	1862	1307	1325
