减速电机

SC系列斜齿蜗轮减速机外形尺寸

发布时间：2022-05-18 15:52:24　人气：

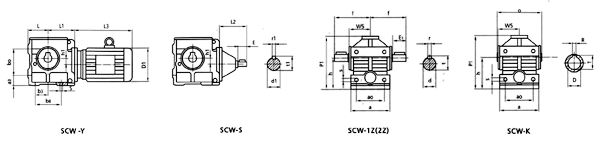

SC系列斜齿蜗轮减速机外形尺寸(图1)

机型号	中心高	外型尺寸									轴输入尺寸					轴输出尺寸				孔输出尺寸			安装尺寸
机型号	中心高	a	p1	WS	O	h1	L	L1	L3	D1	L2	E	d1	t1	r1	E	d	t	r	D	T	R	b3	b8	a3	bo	ao	f	s
SCW-37	88	110	150	55	120	0	63	80	详见电机一览表		115	40	16	18	5	40	20	22.5	6	20	22.8	6	35	63	40	80	90	100	9
SCW-47	100	120	165	55	120	11	75	96			115	40	19	18	5	50	25	28	8	25	28.3	8	35	80	35	80	100	110	11
SCW-57	112	136	188	70	150	24	80	107			115	40	19	22	6	60	30	33	8	30	33.3	8	45	100	35	100	110	134	11
SCW-67	140	160	240	79	168	24	107	135			120	40	19	22	6	70	40	38	10	35	38.3	10	60	130	40	130	130	160	14
SCW-77	180	185	300	100	210	33	125	162			140	50	24	27	8	90	50	48.5	14	45	48.8	14	75	135	70	135	150	195	18
SCW-87	225	250	368	120	250	40	150	190			180	60	28	31	8	120	60	64	18	60	64.4	18	92	180	82	180	200	245	22
SCW-97	280	300	455	140	290	53	180	240			220	80	38	41	10	140	70	74.5	20	70	74.9	20	115	235	90	235	250	285	26

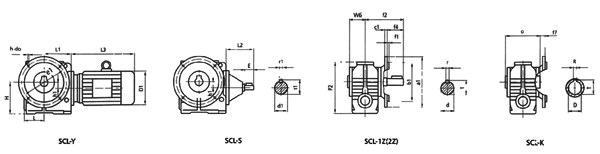

SC系列斜齿蜗轮减速机外形尺寸(图2)

机型号	外型尺寸										轴输入尺寸						轴输出尺寸			孔输出尺寸				安装尺寸
机型号	H	h1	L1	P2	W6	f2	L	L3	D1	o	L2	E		d1	t1	r1	d	t	r		D	T	R	e1	b1	a1	f1	f1	f7	c1	n-do
SCL-37	88	0	80	145	55	115	63	详见电机一览表		120	115		40	16	18	5	20	22.5	6		20	22.8	6	100	80	120	3	40	15	8	4～7
SCL-47	100	11	96	179	55	133	75			120	115		40	19	18	5	25	28	8		25	28.3	8	130	110	160	3.5	50	24	10	4～9
SCL-57	112	24	107	188	70	160	80			150	115		40	19	22	6	30	33	8		30	33.3	8	165	130	200	3.5	60	25	12	4～11
SCL-67	140	24	135	239	79	190	107			168	120		40	19	22	6	35	38	10		40	38.3	10	165	130	250	3.5	70	42	12	4～11
SCL-77	180	33	162	300	100	232	125			210	140		50	24	27	8	45	48.5	14		50	48.8	14	215	180	250	4	90	45	15	4～13.5
SCL-87	225	40	190	368	120	290	150			250	180		60	28	31	8	60	64	18		60	64.4	18	300	250	350	5	120	52	18	4～17.5
SCL-97	280	53	240	456	140	340	180			290	220		80	38	41	10	70	74.5	20		70	74.9	20	400	350	450	5	140	60	22	8～17.5

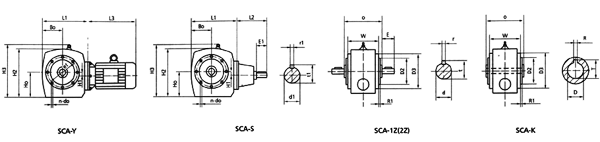

SC系列斜齿蜗轮减速机外形尺寸(图3)

机型号	外型尺寸										轴输入尺寸					轴输出尺寸				孔输出尺寸			安装尺寸
机型号	H0	H1	H2	H3	D3	L1	Bo	L3	D1	o	t2	E1	d1	t1	r1	E	d	t	r	D	T	R	D2	W	e1	R1	n-do
SCA-37								详见电机一览表																			4-M6
SCA-47	100	11	180		135	197	83			120	115	40	16	18	5	50	25	28	8	25	28.3	8	95	110	115	3	4-M8
SCA-57	112	24	205		152	208	91			150	115	40	19	21.5	6	60	30	33	8	30	33.3	8	110	140	130	3.5	6-M8
SCA-67	145	24	257	295	192	253	108			168	120	40	19	2.15	6	70	35	38	10	40	38.3	10	130	151	165	3.5	6-M10
SCA-77	180	33	320	360	243	305	132			210	140	50	24	27	8	90	45	48.5	14	50	48.8	14	180	195	215	4	6-M12
SCA-87	232	40	385	445	292	365	156			250	180	60	28	31	8	120	60	64	18	60	64.4	18	230	240	265	4	8-M12
SCA-97	285	53	490	555	384	458	202			290	220	80	38	41	10	140	70	74.5	20	70	74.9	20	300	280	350	5	8-M16

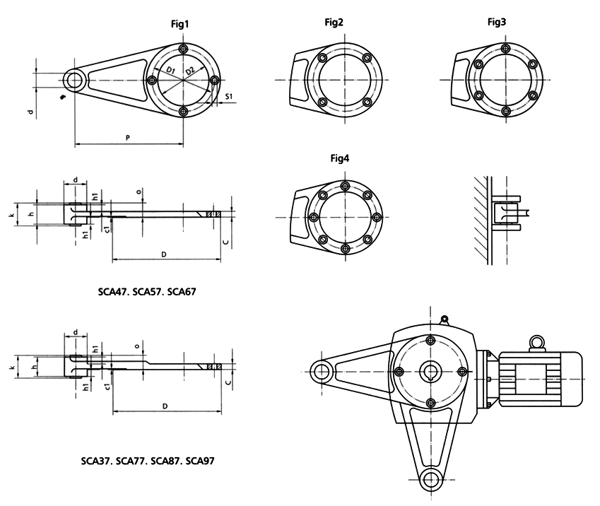

SC系列斜齿蜗轮减速机外形尺寸(图4)

型号	D	D2（H11）	C	c1	d	d1	D1	h	h1	h2	k-0.3	o	p	S1	Fig
SCA37	112	80	10	2	40	10.4	95	32	8	10	36	26	110	7	2
SCA47	135	95	14	3	40	10.4	115	32	8.5	9.5	36	25.5	130	9	2
SCA57	152	110	14	3	40	10.4	130	32	8.5	9.5	36	25.5	160	9	3
SCA67	192	130	14	3	40	10.4	165	32	8.5	9.5	36	25.5	200	11	3
SCA77	243	180	16	3	60	16.4	215	56	18	17	60	40	250	14	3
SCA87	292	230	18	3	60	16.4	265	56	16	15	60	42	310	14	4
SCA97	384	300	20	3	80	25	350	74	24	25	80	53	380	18	4

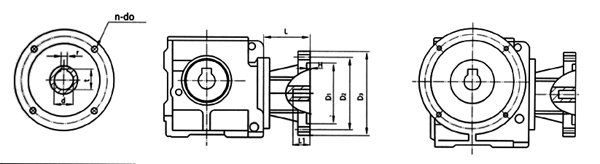

SC系列斜齿蜗轮减速机外形尺寸(图5)

,

机型号	电机机座号	d	t	r	H	L	L1	D3	D2	D1	n-do
SC-F-37	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
SC-F-47	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
SC-F-57	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
SC-F-67	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
SC-F-77	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
	Y112	28	31	8	5	110	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
SC-F-87	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
	Y112	28	31	8	5	110	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
SC-F-97	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	110	63	250	215	180	4-15
	Y112	28	31	8	5	110	63	250	215	180	4-15
	Y132	38	41	10	5	133	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
	Y180	48	52	14	6	171	115	350	300	250	4-19
