减速电机

RC系列斜齿轮减速机外形尺寸

发布时间：2022-05-18 15:53:23　人气：

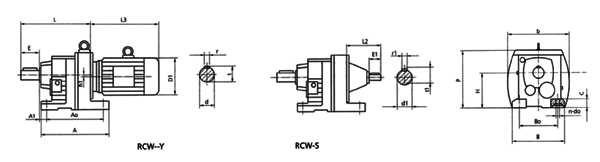

RC系列斜齿轮减速机外形尺寸(图1)

机型号	外型尺寸									轴输入尺寸					轴输出尺寸				安装尺寸
机型号	A	B	b	P	L	C	h1	L3	D1	d1	t1	r1	L2	E1	d	t	r	E	H	A1	Ao	Bo	n-do
RCW- 37	160	145	160	150	200	18	5	详见电机一览表		16	18	5	115	40	25	28	8	50	90	25	130	110	4-φ9
RCW- 47	195	170	185	190	235	24	15.5			19	21.5	6	120	40	30	33	8	60	115	30	165	135	4-φ13.5
RCW- 67	235	210	220	215	280	30	19.5			19	21.5	6	130	40	35	38	10	70	130	30	195	150	4-φ14.5
RCW- 77	245	230	240	235	300	30	10			24	27	8	140	50	40	43	12	80	140	35	205	170	4-φ17.5
RCW- 87	310	290	305	300	372	45	17			28	31	8	180	60	50	53.5	14	100	180	40	260	215	4-φ17.5
RCW- 97	365	340	355	370	440	55	11			38	41	10	220	80	60	64	18	120	225	40	310	250	4-φ22
RCW- 107	440	400	415	410	495	65	24.5			42	45	12	270	80	70	74.5	20	140	250	45	370	290	4-φ26
RCW- 137	490	450	165	505	590	70	35			48	51.5	14	300	110	90	95	25	170	315	50	410	340	4-φ33
RCW- 147	590	530	550	570	695	80	41			55	59	16	300	110	110	116	28	210	355	50	500	380	4-φ39
RCW- 167	670	660	680	680	790	100	63			70	74.5	20	375	140	120	127	32	210	425	60	580	500	4-φ39

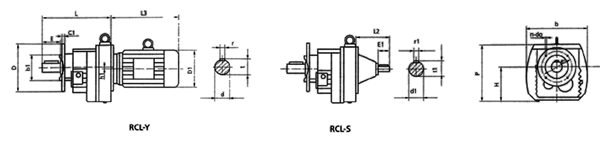

RC系列斜齿轮减速机外形尺寸(图2)

机型号	外型尺寸									轴输入尺寸					轴输出尺寸				安装尺寸
机型号	D	L	h1	P	C1	b	H	L3	D1	d1	t1	r1	L2	E1	d	t	r	E	b1	e1	n-do
RCL-37	120	200	5	150	8	160	90			16	18	5	115	40	25	28	8	50	80	100	4-φ7
RCL-47	160	235	15.5	190	10	185	115			19	21.5	6	120	40	30	33	8	60	110	130	4-φ9
RCL-67	200	280	19.5	215	12	220	130			19	21.5	6	130	40	35	38	10	70	130	165	4-φ11
RCL-77	250	300	10	235	15	240	140			24	27	8	140	50	40	43	12	80	180	215	4-φ13.5
RCL-87	300	372	17	300	16	305	180			28	31	8	180	60	50	53.5	14	100	230	265	4-φ13.5
RCL-97	350	440	11	370	18	355	225			38	41	10	220	80	60	64	18	120	250	300	4-φ17.5
RCL-107	350	495	24.5	410	20	415	250			42	45	12	270	80	70	74.5	20	140	250	300	4-φ17.5
RCL-137	450	590	35	505	22	465	315			48	51.5	14	300	110	90	95	25	170	350	400	8-φ17.5
RCL-147	450	695	41	570	22	550	355			55	59	16	300	110	110	116	28	210	350	400	8-φ17.5
RCL-167	550	790	63	680	25	680	425			70	74.5	20	375	140	120	127	32	210	450	500	8-φ22

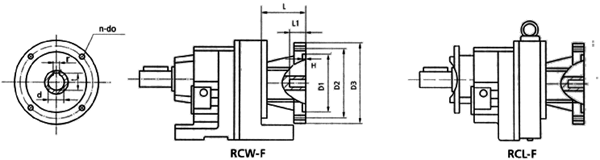

RC系列斜齿轮减速机外形尺寸(图3)

型号	电机机座号	d	t	r	H	L	L1	D3	D2	D1	n-do
RC-F-37 RC-F-47	Y63	11	13	4	3.5	83	26	140	115	95	4-10
	Y71	14	16	5	3.5	83	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	133	63	250	215	180	4-15
RC-F-67	Y71	14	16	5	3.5	103	33	160	130	110	4-10
	Y80	19	22	6	4.5	103	43	200	165	130	4-12
	Y90	24	27	8	4.5	103	53	200	165	130	4-12
	Y100	28	31	8	5	133	63	250	215	180	4-15
	Y112	28	31	8	5	133	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
RC-F-77 RC-F-87	Y80	19	22	6	4.5	110	43	200	165	130	4-12
	Y90	24	27	8	4.5	110	53	200	165	130	4-12
	Y100	28	31	8	5	133	63	250	215	180	4-15
	Y112	28	31	8	5	133	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-15
	Y180	48	52	14	6	171	115	350	300	250	4-19
RC-F-97	Y90	24	27	8	4.5	110	53	200	165	130	4-12
	Y100	28	31	`8	5	133	63	250	215	180	4-15
	Y112	28	31	8	5	133	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-15
	Y180	48	52	14	6	171	115	350	300	250	4-19
	Y200	55	59	16	7	171	115	400	350	300	4-19
RC-F-107	Y100	28	31	8	5	171	63	250	215	180	4-15
	Y112	28	31	8	5	171	63	250	215	180	4-15
	Y132	38	41	10	5	171	85	300	265	230	4-15
	Y160	42	45	12	6	171	115	350	300	250	4-19
	Y180	48	52	14	6	171	115	350	300	250	4-19
	Y200	55	59	16	7	171	115	400	350	300	4-19
	Y225	60	64	18	7	215	145	350	400	350	4-19
RC-F-137 RC-F-147	Y112	28	31	8	5	150	63	250	215	180	8-19
	Y132	38	41	10	5	150	85	300	265	230	4-15
	Y160	42	45	12	6	215	115	350	300	250	4-15
	Y180	48	52	14	6	215	115	350	300	250	4-19
	Y200	55	59	16	7	215	115	400	350	300	4-19
	Y225	60	64	18	7	215	145	350	400	350	4-19
	Y250	65	70	18	7	215	145	500	450	400	8-19
	Y280	75	80	20	7	215	145	500	450	400	8-19
RC-F-167	Y160	42	45	12	6	215	115	350	300	250	4-19
	Y180	48	52	14	6	215	115	350	300	250	4-19
	Y200	55	59	16	7	215	115	400	350	300	4-19
	Y225	60	64	18	7	215	145	350	400	350	8-19
	Y250	65	70	18	7	215	145	500	450	400	8-19
	Y315	80	87	22	7	245	175	660	600	500	8-24
