HZ系列垂直出轴混合少齿差行星齿轮减速机型号说明及标记示例JB/T7344-1994

发布时间：2022-05-09 08:57:43　人气：

型号与标记

1．型号

（1）HZW型一卧式安装垂直出轴混合少齿差星轮减速机；

（2）HZDW型一卧式安装电机直联垂直出轴混合少齿差星轮减速机；

（3）HZC型一侧式安装垂直出轴混合少齿差星轮减速机；

（4）HZDC型一侧式安装电机直联垂直出轴混合少齿差星轮减速机；

（5）HZL型一立式安装垂直出轴混合少齿差星轮减速机；

（6）HZDL型一立式安装电机直联垂直出轴混合少齿差星轮减速机；

（7）HZY型一仰式安装垂直出轴混合少齿差星轮减速机；

（8）HZDY型一侧式安装电机直联垂直出轴混合少齿差星轮减速机。

其中：C一侧式安装；L一立式安装；W一卧式安装；Y一仰式安装；HZ一垂直出轴混合少齿差星轮减速机；D一电机直联；N一逆时针方向旋转；S一顺时针方向旋转。

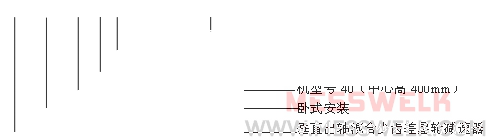

2．标记
