JK187..-JKH187..型减速电机外形安装尺寸

发布时间：2022-05-18 16:00:57　人气：

JK187..-JKH187..型减速电机外形安装尺寸

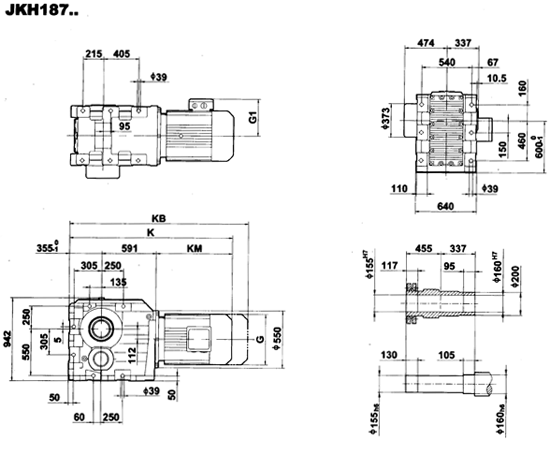

JK187..-JKH187..型减速电机外形安装尺寸(图1)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1407	1442	1497	1527	1567	1597	1612	1642	1707	1782	1832	2067	2097
KB	1502	1557	1612	1652	1692	1722	1742	1772	1857	1932	1982	2247	2277
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

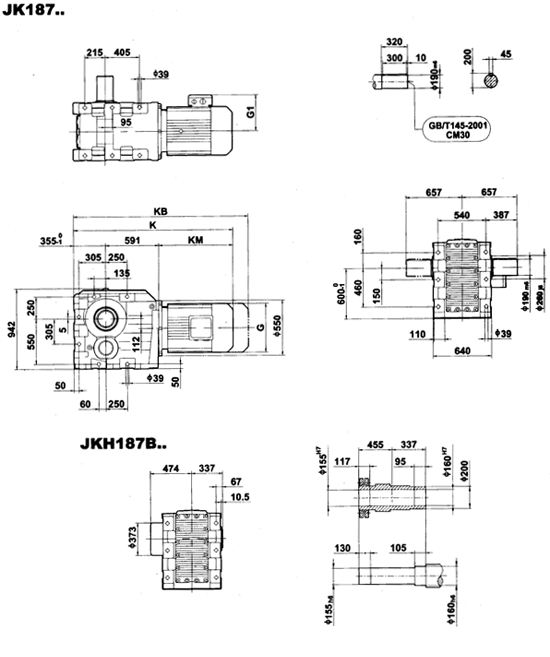

JK187..-JKH187..型减速电机外形安装尺寸(图2)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1407	1442	1497	1527	1567	1597	1612	1642	1707	1782	1832	2067	2097
KB	1502	1557	1612	1652	1692	1722	1742	1772	1857	1932	1982	2247	2277
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
