ZQ ZQH ZQSH型减速机的外形尺寸及其装配型式

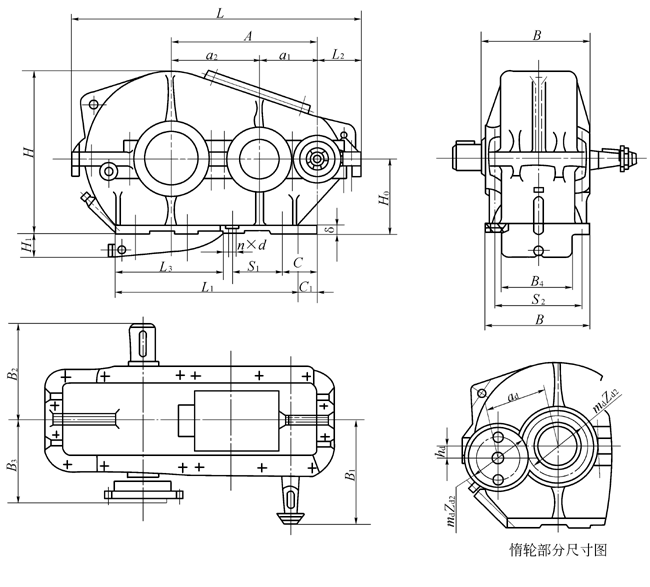

ZQ250、ZQH250、ZQSH250、ZQ350、ZQH350、ZQSH350、ZQ400、ZQH400、ZQSH400、ZQ500、ZQH500、ZQSH500、ZQ650、ZQH650、ZQSH650、ZQ850、ZQH850、ZQSH850、ZQ1000、ZQH1000、ZQSH1000型减速机的外形尺寸及其装配型式(图1)

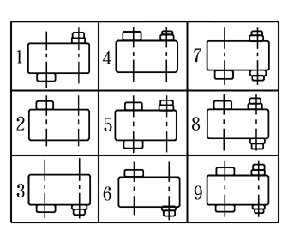

ZQ250、ZQH250、ZQSH250、ZQ350、ZQH350、ZQSH350、ZQ400、ZQH400、ZQSH400、ZQ500、ZQH500、ZQSH500、ZQ650、ZQH650、ZQSH650、ZQ850、ZQH850、ZQSH850、ZQ1000、ZQH1000、ZQSH1000型减速机的外形尺寸及其装配型式(图2)

型号		中心距			中心高 H₀	最大外形尺寸			轴端尺寸			L	L₂	L₃
		a	a₁	a₂		L	B	H	高速轴	低速轴
		a	a₁	a₂		L	B	H	B₁	B₂	B₃
ZQ ZQH ZQSH	250	250	100	150	160-₁	540	230	325	200	220	164.5	345	101	-
	350	350	150	200	200-₁	730	290	405	260	250	214	470	132	-
	400	400	150	250	250-₁	826	310	490	270	300	234	490	133	-
	500	500	200	300	300-_1.5	986	350	590	330	325	270	620	148	-
	650	650	250	400	320-_1.5	1278	470	700	430	140	342	830	183	495
	750	750	300	450	320-_1.5	1448	510	745	450	450	362	1020	207	620
	850	850	350	500	400-_1.5	1632	580	875	510	525	403	1100	236	610
	1000	1000	400	600	400-_1.5	1896	660	965	550	605	507	1350	257	870

型号		B₄	H₁	g	安装尺寸						惰轮部分				最大重量 Kg
					C	C₁	孔距		孔径	孔数	ad	hd	md	Zd2
					C	C₁	S₁	S₂	孔径	孔数	ad	hd	md	Zd2
ZQ ZQH ZQSH ZQA	250	―	―	20	60	28	235	190	17	4	―	―	―	―	―
	350	―	―	25	100	40	310	250	17	4	―	―	―	―	―
	400	―	―	25	110	80	370	270	17	4	―	―	―	―	―
	500	―	―	25	130	80	240	310	17	6	216	30	4	68
	650	318	95	35	160	85	215	410	25	8	276	50	4	69
	750	362	130	35	155	55	275	450	25	8	―	―	―	―	―
	850	418	105	40	155	75	300	520	32	8	272	30	4	73
	1000	478	200	40	200	100	350	590	32	8	―	―	―	―	―

注：1括号内尺寸只用于Z型加粗单伸轴器，且尽可能不用。（如粗单伸轴端仅适用于ZQH、ZQSH）

2 JZQ于ZQ(ZQH、ZQSH)仅出轴键槽不同其它均相同。

规格		250	350	400	500	650	750	850	1000
键宽b2	JZQ型	18（8）	18（8）	28（8）	28（8）	36（10）	36（10）	36（12.8）	40（3.5）
键横深t	ZQ型	16（6.5）	16（6.5）	24（9）	24（9）	32（11.5）	32（11.5）	36（12.8）	40（13.5）
