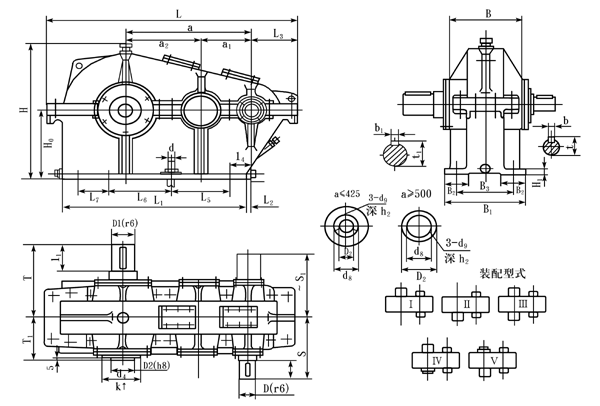

ZL、ZLH、ZLSH型减速机外形、安装尺寸及装配型式

ZL25、ZLH25、ZLSH25、ZL35、ZLH35、ZLSH35、ZL4.25、ZLH4.25、ZLSH4.25、ZL50、ZLH50、ZLSH50、ZL60、ZLH60、ZLSH60、ZL65、ZLH65、ZLSH65、ZL75、ZLH75、ZLSH75、ZL85、ZLH85、ZLSH85、ZL100、ZLH100、ZLSH100、ZL115、ZLH115、ZLSH115、ZL135、ZL(图1)

型号		中心距			中心高	轮廓尺寸			B₁	B₂	L₁	L₂	L₃	H₁	地脚螺钉
型号		a	a1	a2	H₀	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄	L₅	L₆	L₇
ZL ZLH ZLSH	25	250	100	150	200_-0.5	398	560	256	256	70	435	-35	120	20	M₂₀	6	210	-5	175	205	─
	35	350	150	200	250_-0.5	493	720	316	316	80	585	-40	135	20			260	0	255	255	─
	42.5	425	175	250	300_-0.5	588	860	346	346	80	705	-39	149	25			280	10	275	335	─
	50	500	200	300	350_-0.5	688	1035	400	400	90	850	-58	185	30	M₂₄	8	330	30	290	275	150
	60	600	250	350	400_-0.5	821	1185	460	460	100	945	-8	190	35	M₂₄		390	30	370	310	180
	65	650	250	400	450_-0.5	916	1300	500	500	110	1025	8	205	38	M₃₀		420	55	395	325	200
	75	750	300	450	500_-0.5	1016	1460	570	570	120	1200	-18	214	40	M₃₀		480	25	485	370	240
	85	850	350	500	550_-0.5	1116	1655	620	620	130	1320	12	251	45	M₃₆		530	65	505	445	250
	100	1000	400	600	650_-0.5	1306	1910	710	710	145	1550	22	265	50	M₃₆		610	75	595	510	320
	115	1150	450	700	750_-1.0	1496	2190	785	785	145	1770	42	295	55	M₄₂		700	105	655	595	380
	130	1300	500	800	850_-1.0	1691	2460	845	845	150	2015	42	317	60	M₄₂		740	105	745	670	450

型号		高速轴				S	S₁	低速轴				T	装配型式Ⅴ－Ⅷ						最大重量/kg
型号		I	D	d	t	S	S₁	I₁	D₁	b₁	t₁	T	T₁	D₂	d₄	d₈	d₉	h₂	最大重量/kg
ZL ZLH ZLSH	25	55	25	8	27.5	235	245	70	40	12	42.8	250	160	25	45	35	M6 M8	15 20	135
	35	55	30	8	32.5	265	275	85	55	16	58.5	305	190		60	40			230
	42.5	55	35	10	37.8	280	290	105	70	20	74.2	355	210		75	40			305
	50	70	45	14	48.2	325	340	115	85	24	90.0	390	235	75	95	55			490
	60	85	50	16	53.5	375	386	140	100	28	105.7	450	270		110				725
	65	85	50	16	53.5	395	406	140	110	32	116.5	470	290		120				980
	75	105	60	18	63.9	450	463	165	130	36	137.2	540	325		140				1390
	85	105	70	20	74.2	490	500	180	140	36	147.2	580	350		150				1910
	100	125	80	24	85	560	567	200	170	40	178.5	655	395		180				2730
	115	140	90	24	95	610	620	240	200	45	209.7	735	435		220				4000
	130	160	100	28	105.7	660	670	280	220	50	231.0	805	465		240				5430

带负号的尺寸在高速轴轴心线的右侧，不带负号的尺寸位置与图示位置相同。
