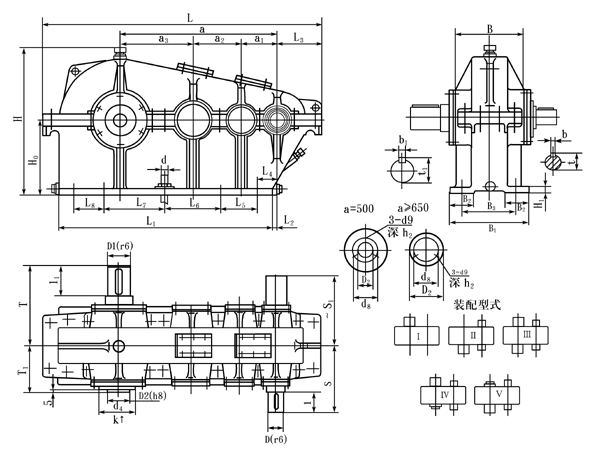

ZS、ZSH、ZSSH减速机外形、安装尺寸及装配型式

ZS50、ZSH50、ZSSH50、ZS65、ZSH65、ZSSH65、ZS75、ZSH75、ZSSH75、ZS82.5、ZSH82.5、ZSSH82.5、ZS95、ZSH95、ZSSH95、ZS110、ZSH110、ZSSH110、ZS125、ZSH125、ZSSH125、ZS145、ZSH145、ZSSH145、ZS165、ZSH165、ZSSH165、三级圆柱齿轮减速机安装尺寸(图1)

型号		中心距				中心高	轮廓尺寸			B₁	B₂	L₁	L₂	L₃	H₁	地脚螺钉
型号		a	a₁	a₂	a₃	H₀	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄	L₅	L₆	L₇	L₈
ZS ZSH ZSSH	50	500	100	150	250	300_-0.5	588	910	346	346	90	760	-19	124	25	M20	8	280	15	150	240	300	─
	65	650	150	200	300	350_-0.5	688	1155	400	400	100	955	-13	155	30	M24	8	330	25	220	260	400	─
	75	750	150	250	350	400_-0.5	821	1305	460	460	105	1110	-23	160	35	M24	10	390	35	220	320	330	130
	82.5	825	175	250	400	450_-0.5	916	1450	500	500	110	1230	-22	180	38	M30		420	30	230	320	380	195
	95	950	200	300	450	500_-0.5	1016	1625	570	570	120	1360	21	180	40	M30		480	70	280	350	380	250
	110	1100	250	350	500	550_-0.5	1116	1865	620	620	130	1582	0	211	45	M36		530	55	345	435	430	260
	125	1250	250	400	600	650_-0.5	1306	2115	710	710	145	1745	77	218	50	M36		610	130	300	510	490	330
	145	1450	300	450	700	750_-0.5	1496	2440	785	785	145	2040	72	245	55	M42		700	135	365	585	570	390
	165	1650	350	500	800	850_-0.5	1691	2760	845	845	160	2305	102	267	60	M42		740	165	415	640	650	460

型号		高速轴				S	S1	低速轴				T	装配型式Ⅴ－Ⅷ						最大重量kg
型号		l	D	b	t	S	S1	I1	D1	b1	t1	T	T₁	d₄	D₂	d₈	d₉	h₂	最大重量kg
ZS ZSH ZSSH	50	55	25	8	27.5	280	290	105	70	20	74.2	355	210	75	25	40	M6	15	325
	65	55	30	8	32.5	305	317	115	85	24	90.0	390	235	95	75	55	M8	20	580
	75	55	30	8	32.5	335	347	140	100	28	105.7	450	270	110					825
	82.5	55	35	10	37.8	355	367	140	110	32	116.5	470	290	120					1105
	95	70	40	12	42.8	415	425	165	130	36	137.2	540	325	140					1445
	110	85	50	16	53.5	455	466	180	140	36	147.2	580	350	150					2100
	125	85	50	16	53.5	500	511	200	170	40	178.5	655	395	180					2910
	145	105	60	18	63.9	560	571	240	200	45	209.7	735	435	220					4020
	165	105	70	20	74.2	605	613	280	220	50	231.0	805	465	240					5720

带负号的尺寸在高速轴轴心线的右侧，不带负号的尺寸位置与图示位置相同。
