齿轮减速机

PM型圆柱齿轮减速机规格、标记方法及传动比

发布时间：2022-05-19 15:00:36　人气：

概述

PM型渐开线圆柱齿轮减速机。适用于建材、起重、运输、冶金、化工和轻工等行业。高速轴转速不超过1500r/min，齿轮圆周速度不大于12m/s，效率不低于0.94，工作环境为-40℃―＋40℃，可正反转运行。

减速机的规格及其表示方法。

1、规格：

PM系列机型按中心距分为：250、350、400、500、650、750、850、1000共8种

装配形式有9种

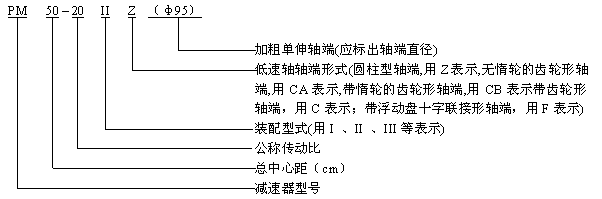

2、表示方法：

PM型圆柱齿轮减速机规格、标记方法及传动比(图1)

PM型减速机实际传动比

型号	传动比代号	I	II	III	IV	V	VI	VII	VIII	IX
型号	公称传动比	50	40	31.5	25	20	16	12.5	10	8
PM250―PM1000		48.57	40.17	31.50	23.34	20.49	15.75	12.64	10.35	8.230
